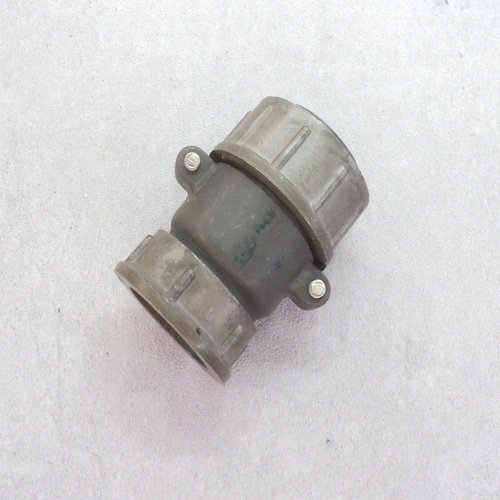

2РТ32П10ЭГ1-А представляет собой кабельную вилку с прямым патрубком, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка обозначения

Условное обозначение 2РТ32П10ЭГ1-А расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — прямой патрубок, 10 — количество контактов, Э — для экранированного кабеля, Г — вилка, 1 — сочетание контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм), А — материал изолятора.

Технические характеристики

Рабочий ток на контакт: 10 А для диаметра 1,5 мм и 25 А для 2,5 мм; максимальное напряжение постоянного тока — до 700 В. +1
Сопротивление контактов: не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм); сопротивление изоляции — не менее 1000 МОм.​
Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, монтаж — пайка, габариты — 60,1×41,5×53,1 мм.​

Условия эксплуатации

Диапазон температур: от -60°C до +100°C (с учетом перегрева контактов — до +180°C), подходит для пониженного давления 1,3×10⁻⁴ Па.​
Выдерживает синусоидальную вибрацию (1–1000 Гц, 100 м/с²), удары (до 10 000 м/с² одиночные) и линейные нагрузки (2000 м/с²). +1
Климатическое исполнение — УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).​
