Назначение изделия

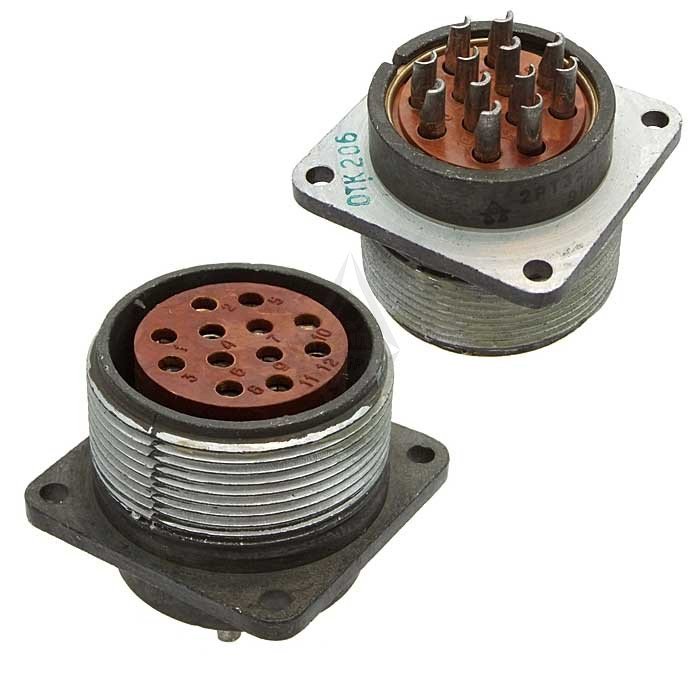

Приборная розетка 2РТ32П10ЭГ1А относится к соединителям типа 2РТ и применяется в радиоэлектронной и радиотехнической аппаратуре. Изделие служит для разъёмного соединения электрических цепей постоянного тока в устройствах, где требуется надёжный контакт при значительных токах и напряжениях. Розетка рассчитана на эксплуатацию как внутри помещений, так и снаружи при условии обеспечения потребителем дополнительной защиты от пыли и влаги.

Соединитель используется в блоках питания, измерительных приборах, промышленной электронике, системах связи и другом оборудовании, где необходимо многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров.

Конструкция и технические особенности

Розетка имеет 10 контактов, разделённых на две группы по диаметру и токовой нагрузке:

• 6 контактов диаметром 1,5 мм — рабочий ток до 10 А, переходное сопротивление до 2,5 мОм;
• 4 контакта диаметром 2,5 мм — рабочий ток до 25 А, переходное сопротивление до 1 мОм.

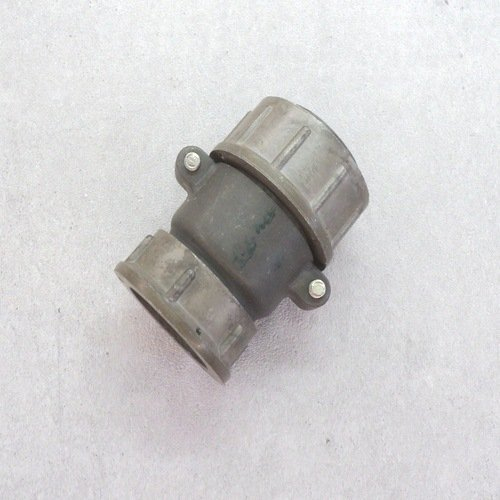

Контакты изделия имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик. Конструкция выполнена без патрубка, а для фиксации экранированного кабеля предусмотрена специальная гайка.

Электрические параметры розетки:

• максимальное рабочее напряжение постоянного тока — не более 700 В;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Устойчивость к внешним воздействиям

Соединитель 2РТ32П10ЭГ1А сохраняет работоспособность при воздействии механических нагрузок:

• синусоидальная вибрация в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с²;
• одиночные механические удары с ускорением до 10 000 м/с²;
• многократные механические удары с ускорением до 1500 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Климатическое исполнение УХЛ позволяет применять изделие в условиях умеренного и холодного климата. Соединитель также допускает работу при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвёртой степени Па, что расширяет область его применения, включая высотное оборудование и аппаратуру специального назначения.

Эксплуатационные характеристики

Ресурс соединителя предусматривает не менее 500 циклов сочленения и расчленения. Показатель наработки на отказ составляет не менее 1000 часов, что подтверждает пригодность изделия для длительного использования в составе ответственной аппаратуры.

Розетка 2РТ32П10ЭГ1А поставляется как самостоятельное изделие для монтажа в аппаратуру либо для замены вышедших из строя соединителей в процессе ремонта. Конструкция с гайкой для экранированного кабеля обеспечивает удобный и надёжный монтаж кабельной сборки, а серебряное покрытие контактов способствует сохранению низкого переходного сопротивления на протяжении всего срока службы.
