Назначение и область применения

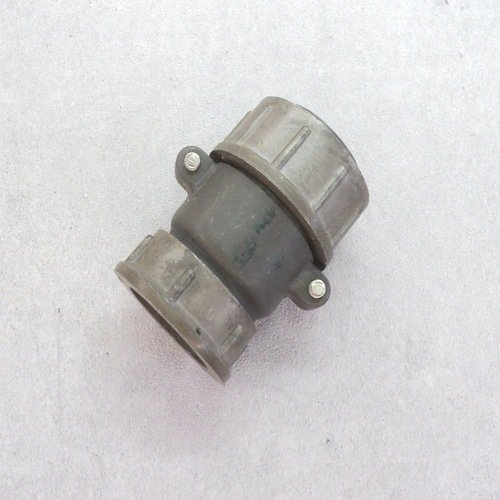

Изделие 2РТ32П10ЭГ1-А представляет собой кабельную вилку, предназначенную для применения в составе радиоэлектронной, радиотехнической и приборной аппаратуры. Соединитель используется для разъёмного соединения экранированных кабелей с блочными розетками соответствующего типа. Благодаря конструктивному исполнению и электрическим параметрам вилка подходит для работы в схемах, где требуется передача сигналов и питающих напряжений в условиях повышенных механических и климатических нагрузок.

Изделие рассчитано на эксплуатацию в составе стационарных и подвижных объектов, включая аппаратуру, подвергающуюся вибрационным и ударным воздействиям. Применение кабельной вилки 2РТ32П10ЭГ1-А оправдано в измерительной технике, промышленной электронике, системах связи и других областях, где предъявляются повышенные требования к надёжности контактных соединений.

Основные технические характеристики

Соединитель относится к типу 2РТ и имеет условный размер корпуса 32. Конструкция предусматривает прямой патрубок, предназначенный для монтажа экранированного кабеля. Количество контактов составляет 10, при этом контакты различаются по диаметру: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое сочетание позволяет распределять токовые нагрузки в зависимости от назначения конкретных цепей.

Электрические параметры изделия подтверждены для следующих значений:

• максимальная токовая нагрузка на контакт диаметром 1,5 мм — 10 А;
• максимальная токовая нагрузка на контакт диаметром 2,5 мм — 25 А;
• общая максимальная токовая нагрузка — 160 А;
• сопротивление контакта для контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контакта для контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• амплитудное значение напряжения — до 850 В;
• минимальная наработка — 1000 часов.

Покрытие контактов выполняется серебром или никелем, что обеспечивает стабильность переходного сопротивления и защиту контактных поверхностей от окисления в процессе длительной эксплуатации. Вид гайки патрубка рассчитан на установку с экранированным кабелем, что позволяет сохранять целостность экранирования в месте соединения.

Условия эксплуатации и конструктивные особенности

Кабельная вилка 2РТ32П10ЭГ1-А рассчитана на работу в широком диапазоне температур окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При этом конструкция допускает хранение и транспортировку в условиях, где температура может достигать плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, а также выдерживает одиночные и многократные механические удары с различными значениями ускорений.

Приёмка изделия соответствует обозначению «5», что подтверждает выполнение требований, установленных для данной категории продукции. Соединитель обеспечивает надёжное контактирование при воздействии климатических факторов, вибраций и механических нагрузок, характерных для аппаратуры ответственного назначения.

Совместимость и монтаж

Вилка 2РТ32П10ЭГ1-А предназначена для соединения с приборными розетками серии 2РТ с условным размером корпуса 32 и соответствующим набором контактов. При монтаже используется экранированный кабель, который фиксируется гайкой патрубка. Распределение контактов двух диаметров позволяет адаптировать соединение под конкретные электрические схемы с учётом токовых нагрузок.

Конструкция прямого патрубка упрощает разделку кабеля и последующую заделку контактов, обеспечивая повторяемость качества монтажа при серийном производстве аппаратуры. Надёжность соединения подтверждается высокой износостойкостью контактных пар и сохранением электрических параметров на протяжении всего заявленного срока наработки.
