Назначение и область применения

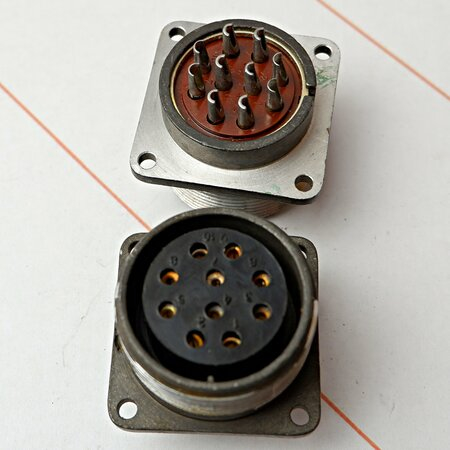

Розетка блочная 2РТ32П10ЭГ1-А с приёмкой «5» представляет собой соединитель общего назначения, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие не имеет патрубка и рассчитано на работу как с экранированными, так и с неэкранированными кабелями. Конструкция обеспечивает стабильное контактное соединение и устойчивость к внешним воздействиям при соблюдении регламентированных условий эксплуатации.

Соединитель применяется в следующих сферах:

• радиоэлектронная аппаратура различного назначения;
• энергетическое оборудование;
• промышленная автоматизация и контрольно-измерительные системы.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в составе ответственной аппаратуры, где предъявляются повышенные требования к надёжности электрических соединений.

Технические характеристики

Изделие относится к типу соединителей 2РТ с размером корпуса 32. Общее количество контактов — 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое сочетание позволяет в одном корпусе коммутировать как сигнальные, так и силовые цепи с различными токовыми нагрузками.

Электрические параметры

• максимальная токовая нагрузка для контактов диаметром 1,5 мм — до 10 А;
• максимальная токовая нагрузка для контактов диаметром 2,5 мм — до 25 А;
• рабочее напряжение — до 700 В постоянного тока;
• сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях;
• количество соединений — до 500 циклов;
• минимальная наработка — не менее 1000 часов.

Габаритные размеры

Габаритные размеры розетки составляют 42 на 40 на 40 мм. Компактная конструкция обеспечивает удобство монтажа в условиях ограниченного пространства внутри приборных корпусов и блоков.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка рассчитана на работу в широком диапазоне температур окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия. Допустимая температура перегрева контактов достигает 180 градусов Цельсия, что позволяет использовать соединитель в цепях с продолжительной токовой нагрузкой.

Изделие сохраняет работоспособность при механических воздействиях. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также механические удары. Это обеспечивает надёжность соединений при эксплуатации аппаратуры на подвижных объектах и в условиях производственных вибраций.

Блочное исполнение без патрубка упрощает интеграцию розетки в состав многоконтактных соединительных панелей и групповых разъёмов, где требуется высокая плотность компоновки и упорядоченная схема подключения кабелей.
