Назначение и область применения

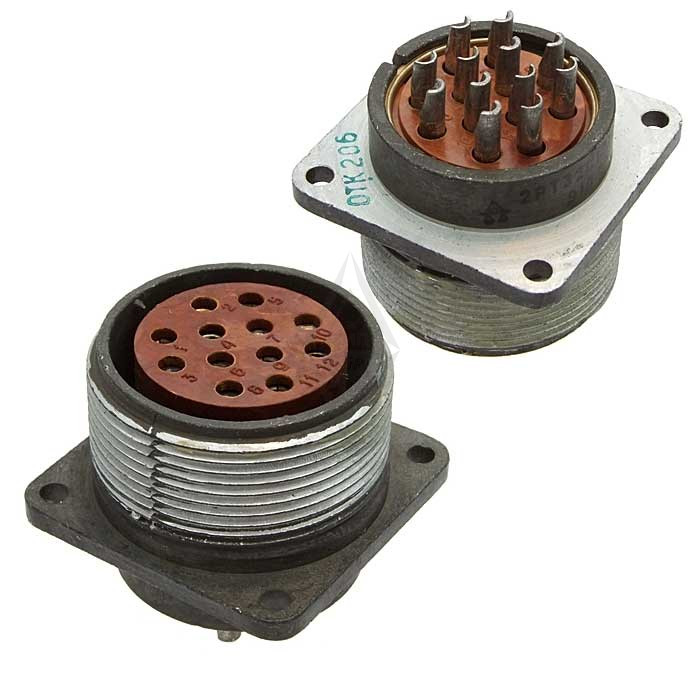

Вилка кабельная 2РТ32П10ЭГ1-А представляет собой низкочастотный цилиндрический соединитель серии 2РТ, предназначенный для разъемного соединения экранированных кабелей в составе электронной и радиоэлектронной аппаратуры. Изделие применяется в радиотехнических, контрольно-измерительных и общепромышленных устройствах, где требуется надежная передача электрических сигналов и питания при сохранении целостности экранирующей оплетки кабеля.

Конструкция рассчитана на многократное сочленение и расчленение в процессе эксплуатации, монтажа и технического обслуживания оборудования. Вилка обеспечивает механическую фиксацию, электрический контакт и экранирование соединения, что позволяет использовать ее в аппаратуре с повышенными требованиями к помехозащищенности.

Ключевые особенности и характеристики

Условное обозначение изделия расшифровывается следующим образом:

• 2РТ — тип соединителя, низкочастотный цилиндрический;
• 32 — условный размер корпуса;
• П — прямой патрубок;
• 10 — количество контактов, из которых 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм;
• Э — исполнение для экранированного кабеля;
• Г1 — вид гайки патрубка;
• А — модификация изделия.

Сопротивление электрических контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 1000–5000 МОм, что обеспечивает стабильность параметров в условиях эксплуатации с повышенной влажностью и загрязнением.

Максимальная токовая нагрузка составляет 10 А на контакт диаметром 1,5 мм, 25 А на контакт диаметром 2,5 мм, а суммарная нагрузка может достигать 160 А. Рабочее напряжение — до 850 В. Контакты имеют покрытие из серебра или никеля, что повышает коррозионную стойкость и качество электрического соединения.

Условия эксплуатации и ресурс

Соединитель выполнен в климатическом исполнении УХЛ, что допускает его использование в условиях умеренного и холодного климата, включая как внутренний монтаж, так и наружное применение при обеспечении защиты от пыли и влаги. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Изделие устойчиво к механическим воздействиям: выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, одиночные ударные нагрузки с ускорением до 10 000 метров в секунду в квадрате и многократные удары с ускорением до 1500 метров в секунду в квадрате.

Ресурс изделия составляет 500 циклов сочленений-расчленений при минимальной наработке не менее 1000 часов, что подтверждает пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры.

Монтаж и совместимость

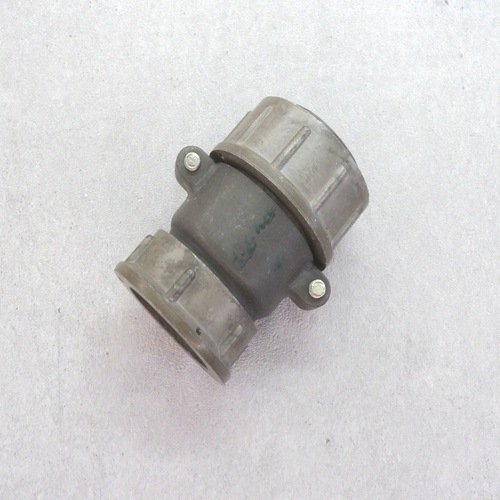

Вилка 2РТ32П10ЭГ1-А предназначена для монтажа на экранированный кабель с последующей фиксацией гайкой прямого патрубка. Ответная часть подбирается из розеток серии 2РТ соответствующего типоразмера и количества контактов. Изделие поставляется как самостоятельный сборочный элемент и применяется при комплектации жгутов, кабельных сборок и внутриблочных соединений радиоэлектронной аппаратуры.
