Назначение изделия

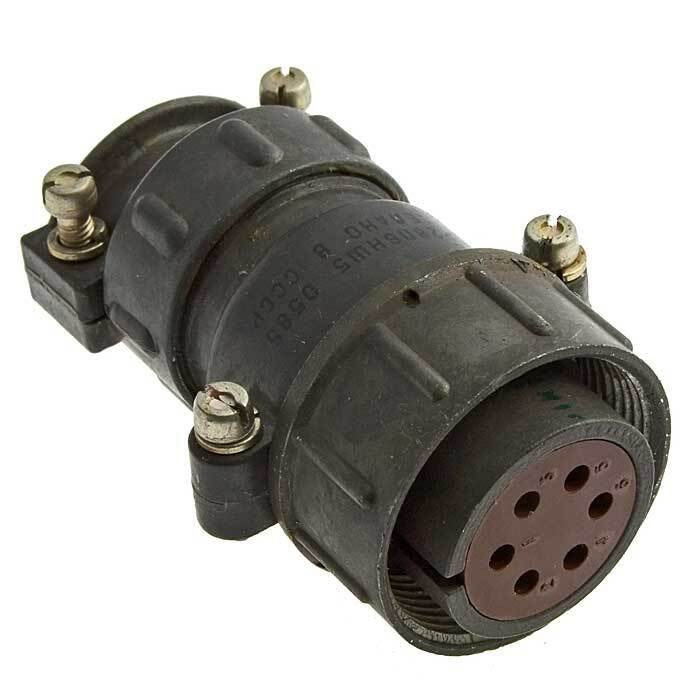

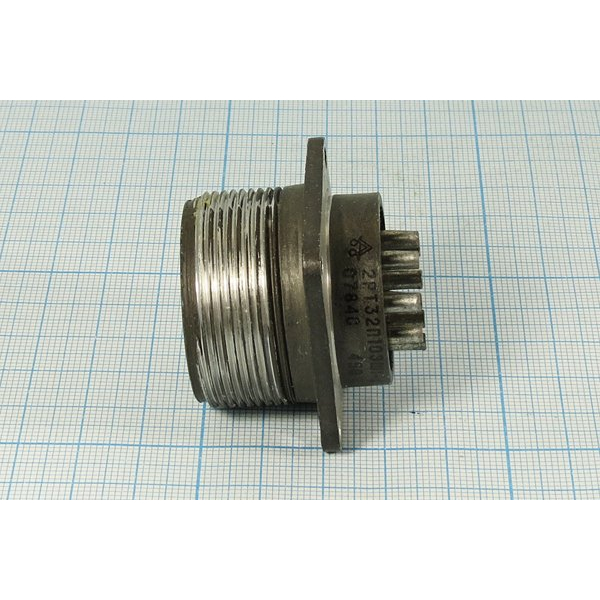

2РТ32П10 Ш1-А представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для организации надёжного разъёмного электрического соединения в составе радиоэлектронной аппаратуры, электрических цепей постоянного и переменного тока, а также в измерительных, управляющих и силовых линиях. Розетка рассчитана на коммутацию цепей с рабочей нагрузкой до 850 В и применяется в оборудовании, к которому предъявляются повышенные требования по механической стойкости и устойчивости к внешним воздействующим факторам.

Соединитель ориентирован на использование как во внутренних, так и в наружных установках электро- и радиоприборов. Конструкция обеспечивает взаимосовместимость с разъёмами типов ШР и 2РТТ, что позволяет применять розетку при ремонте, модернизации или комплектации существующих систем без замены ответных частей.

Подтверждённые технические особенности

Изделие имеет 10 контактов, разделённых на две группы по токовой нагрузке и геометрическим параметрам:

• 6 контактов диаметром 1,5 мм — допустимый ток до 10 А на контакт, переходное сопротивление не более 2,5 мОм;
• 4 контакта диаметром 2,5 мм — допустимый ток до 25 А на контакт, переходное сопротивление не более 1 мОм.

Максимальная суммарная токовая нагрузка соединителя достигает 160 А, рабочее напряжение — до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильность электрических параметров при длительной эксплуатации.

Розетка имеет негерметичное исполнение и соответствует климатическому исполнению УХЛ, то есть предназначена для умеренного и холодного макроклимата. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.

Устойчивость к механическим и климатическим воздействиям

Конструкция выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, а также при одиночных механических ударах с ускорением до 5000 метров в секунду за секунду. Указанные характеристики подтверждают пригодность розетки для аппаратуры, эксплуатируемой в условиях вибрационных и ударных нагрузок.

Ресурс и область применения

Заявленный ресурс изделия составляет не менее 1000 часов наработки и не менее 500 циклов сочленения-расчленения. Такое сочетание позволяет использовать розетку в оборудовании с регулярным обслуживанием, контрольно-измерительных стендах, передвижных установках и стационарных системах, где требуется многократное подключение и отключение кабельных линий.

Благодаря высокой суммарной токовой нагрузке и наличию контактов двух диаметров, 2РТ32П10 Ш1-А подходит для смешанных схем, в которых одновременно присутствуют сильноточные силовые цепи и слаботочные сигнальные линии. Розетка применяется в составе кабельных сборок, распределительных устройств и блоков сопряжения радиоэлектронной аппаратуры, где важны совместимость с распространёнными цилиндрическими разъёмами и устойчивость к низким температурам.
