Назначение и область применения

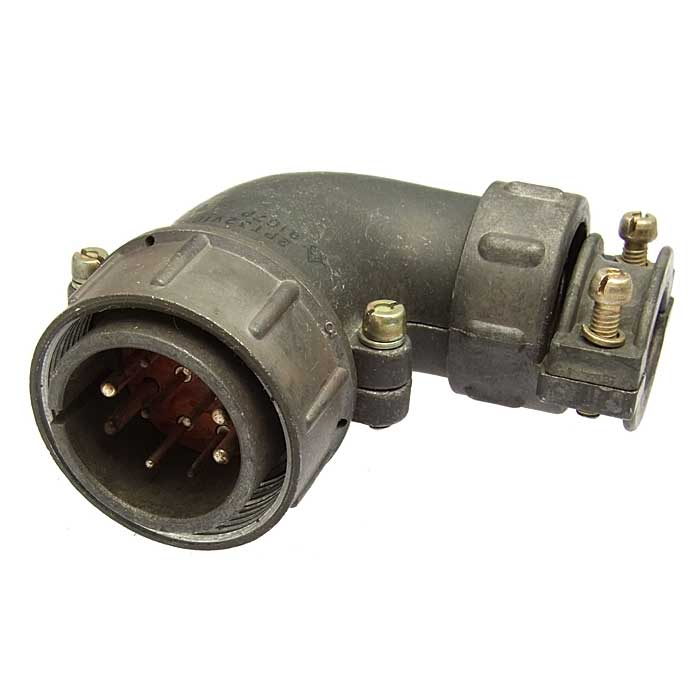

Кабельная розетка 2РТ32 10 Ш1-А (артикул 4530) с угловым патрубком относится к серии соединителей 2РТ32 и предназначена для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в стационарных и подвижных установках, где требуется надёжное разъёмное соединение с повышенной токовой нагрузкой и устойчивостью к внешним механическим воздействиям.

Соединитель рассчитан на 10 контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое сочетание позволяет разделять силовые и сигнальные линии в пределах одного корпуса. Угловое исполнение патрубка обеспечивает удобный вывод кабеля в условиях ограниченного монтажного пространства и упрощает трассировку проводников внутри приборных отсеков.

Технические особенности

Соединитель имеет негерметичное исполнение и соответствует климатическому исполнению УХЛ. Это допускает эксплуатацию в районах с умеренным и холодным климатом как внутри помещений, так и вне их — при условии обеспечения защиты от прямого попадания пыли и влаги силами потребителя.

Электрические параметры изделия включают:

• рабочий ток до 10 А на контакты диаметром 1,5 мм;
• рабочий ток до 25 А на контакты диаметром 2,5 мм;
• суммарная допустимая нагрузка до 160 А;
• рабочее напряжение до 850 В;
• сопротивление контакта не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм;
• сопротивление изоляции не менее 5000 МОм.

Низкое переходное сопротивление контактных пар снижает нагрев при длительной работе под нагрузкой и уменьшает потери напряжения в соединителе. Высокое сопротивление изоляции обеспечивает стабильную работу цепей с различными уровнями сигналов, включая слаботочные измерительные линии.

Надёжность и условия эксплуатации

Конструкция рассчитана на 500 циклов сочленения и расчленения, что подтверждает пригодность изделия к многократному переподключению в процессе настройки, ремонта и модернизации аппаратуры. Минимальная наработка на отказ составляет 1000 часов, а гарантированный срок хранения — не менее 20 лет, что делает соединитель пригодным для долговременного резервирования и поставок в составе ЗИП.

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий:

• вибрационные нагрузки от 1 до 1000 Гц с ускорением до 100 м/с²;
• одиночные ударные воздействия до 10 000 м/с²;
• линейные нагрузки до 2000 м/с²;
• рабочие температуры от минус 60°C до плюс 180°C;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Устойчивость к вибрации и ударам позволяет применять розетку в бортовом оборудовании, на транспортных средствах и в промышленных установках, где присутствуют значительные механические нагрузки. Температурный диапазон охватывает как условия арктического климата, так и работу вблизи источников тепла внутри аппаратуры.

Конструктивное исполнение

Угловой патрубок корпуса ориентирует вывод кабеля под углом к плоскости сочленения, что сокращает требуемую глубину монтажного пространства и защищает кабель от резких перегибов в месте ввода. Такая компоновка особенно востребована в блочных конструкциях с плотной задней панелью и в шкафах с ограниченной глубиной.

Соединитель серии 2РТ32 выполнен по контактной схеме, допускающей совместную работу с ответными вилками той же серии, что обеспечивает взаимозаменяемость в рамках типового ряда. Артикул 4530 однозначно идентифицирует данное исполнение — с 10 контактами, угловым патрубком и климатическим исполнением УХЛ.
