Назначение

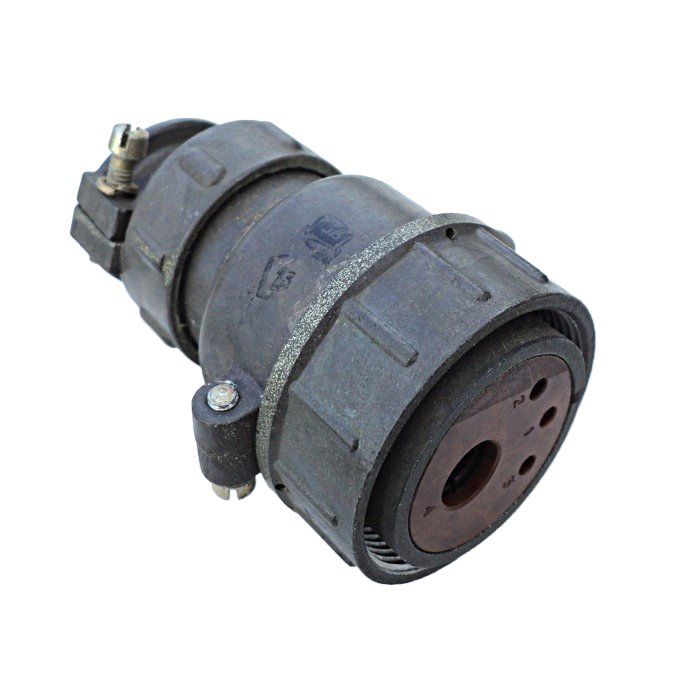

2РТ36УНШ11-А «5» — цилиндрический разъём (соединитель) серии 2РТ, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РТ3 и выпускается под артикулом 4689. Разъём служит для электрического соединения цепей кабельной части с ответной частью — розеткой соответствующей серии 2РТ, обеспечивая передачу рабочего тока и сигнала между блоками, узлами и приборами.

По конструкции это кабельная вилка: индекс «У» обозначает угловой патрубок кабельной части, «Ш» — штыревые контакты, «11» — сочетание контактов, а число 36 — условный размер корпуса. Исполнение с индексом «Н» соответствует неэкранированному кабелю. Таким образом, маркировка читается как: 2РТ — тип соединителя, 36 — размер корпуса, У — угловой патрубок, Н — неэкранированный кабель, Ш11 — вилка с сочетанием контактов 11.

Приёмка «5» указывает на приёмку изделия по установленной категории, что подтверждает его соответствие предъявляемым требованиям для применения в составе аппаратуры.

Подтверждённые особенности

• Тип изделия: цилиндрический разъём (соединитель) серии 2РТ, кабельная вилка.
• Условный размер корпуса: 36.
• Число контактов: примерно от 5 до 7 в зависимости от точной конфигурации.
• Максимальный рабочий ток: до 50 ампер.
• Максимальное рабочее напряжение: до 700 вольт постоянного тока.
• Материал контактов: серебро, диаметр контактов от 1,5 до 5,5 миллиметра.
• Сопротивление контактов: от 0,0003 до 0,0025 ома.
• Климатическое исполнение: УХЛ — умеренный и холодный климат.
• Устойчивость к ускорениям: до 10 000 метров на секунду в квадрате при одиночном ударе, до 1500 метров на секунду в квадрате при многократном ударе, до 2000 метров на секунду в квадрате при линейной нагрузке.
• Конструктивное исполнение: угловой патрубок кабельной части, неэкранированный кабель, штыревые контакты.

Перечисленные параметры относятся к подтверждённым характеристикам изделия и определяют его прочностные и электрические возможности при работе в составе аппаратуры.

Конструкция и исполнение

Корпус разъёма имеет условный размер 36 и цилиндрическую форму. Угловой патрубок кабельной части позволяет подводить кабель под углом, что удобно при ограниченном монтажном пространстве внутри прибора. Исполнение по кабелю — неэкранированное, то есть соединение рассчитано на работу с неэкранированным кабелем.

Контакты выполнены штыревыми и изготовлены из серебра, что обеспечивает стабильное электрическое соединение с низким переходным сопротивлением — от 0,0003 до 0,0025 ома. Диаметр контактов лежит в пределах от 1,5 до 5,5 миллиметра. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата, как внутри помещений, так и снаружи при защите от пыли и влаги.

Применение

Разъём используется как соединитель общего назначения в приборах и радиоэлектронной аппаратуре. Он устойчив к вибрациям и механическим нагрузкам, что подтверждается допустимыми значениями ускорений при одиночном и многократном ударе, а также при линейной нагрузке. Это позволяет применять изделие в составе оборудования, подвергающегося воздействию тряски и ударных воздействий.

Для получения надёжного электрического соединения разъём сочетается с розетками серии 2РТ. Совместная работа вилки и ответной розетки обеспечивает коммутацию цепей в составе блоков, пультов и других устройств радиотехнического назначения.

Изделие поставляется с приёмкой «5», что подтверждает его пригодность для применения в аппаратуре в соответствии с предъявляемыми требованиями.
