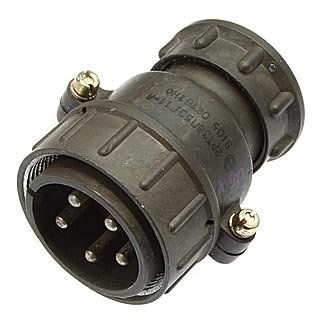

2РТ36УЭГ11-А — это кабельная вилка цилиндрического типа из серии соединителей 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Описание конструкции

Вилка имеет условный размер корпуса 36, с угловым патрубком (обозначение "У"), гайкой для экранированного кабеля ("Э") и вилочными контактами ("Г"). Конструкция негерметичная, с резьбовым соединением и одношпоночной поляризацией корпусов, покрытие контактов — серебро или никель. Обозначение "11" указывает на сочетание пяти контактов диаметром 3,5 мм, а "А" — на материал изолятора.

Технические характеристики

Сопротивление контакта не превышает 1,5 мОм, а токовая нагрузка на контакт — до 50 А (общая — до 250 А). Рабочий диапазон напряжения достигает 850 В (амплитудное значение), сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Соединитель выдерживает 500 циклов сочленений-расчленений, наработку 1000 часов, вибрацию до 5000 Гц (ускорение 300 м/с²) и механические удары до 5000 м/с².

Условия эксплуатации

Климатическое исполнение УХЛ подходит для умеренного и холодного климата, включая внутреннее и наружное применение при защите от пыли и влаги. Работает при пониженном давлении до 1,3×10⁻⁴ Па, подходит для аппаратуры в авиации, промышленности и энергетике.
