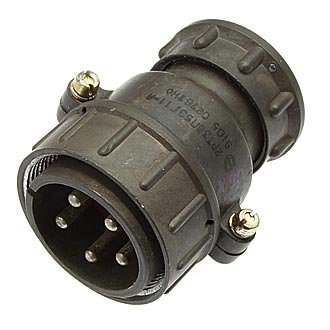

2РТ36УЭ-А ВИЛКИ КАБЕЛЬНЫЕ 2011г

Цена:

900 ₽

Технические характеристики

2РТ36УЭГ11-А ВИЛКИ КАБЕЛЬНЫЕ

2РТ36УЭГ11-А — это кабельная вилка из серии разъёмов 2РТ36, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она относится к негерметичным цилиндрическим соединителям с климатическим исполнением УХЛ, подходящим для эксплуатации в широком диапазоне температур от -60°C до +60°C. +3

Расшифровка обозначения

Обозначение 2РТ36УЭГ11-А расшифровывается следующим образом:

2РТ — тип соединителя.
36 — условный размер корпуса.
У — угловое исполнение приборной части (с угловым патрубком).
Э — гайка патрубка для экранированного кабеля.
Г — вилочный тип контактов.
11 — комбинация контактов (например, 5 контактов диаметром 3,5 мм).
А — материал изолятора.

Технические характеристики

Соединители выдерживают ток до 50 А на контакт диаметром 3,5 мм и общее напряжение до 850 В. +1
Сопротивление контакта — не более 0,75 мОм, изоляции — не менее 5000 МОм; ресурс — 500 сочленений и 1000 часов наработки. +1
Они устойчивы к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (1,3×10⁻⁴ Па).

Применение

Такие вилки используются во внутренней и наружной установке (с защитой от пыли и влаги), в авиации, судостроении и промышленной электронике для надёжного соединения кабелей. Ответной частью служат розетки серии 2РТ36.

Описание

Назначение

Кабельная вилка 2РТ36УЭ-А из серии цилиндрических соединителей 2РТ36 предназначена для электрического соединения кабелей во внутренней и наружной установке радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие относится к негерметичным цилиндрическим соединителям климатического исполнения УХЛ и применяется там, где требуется надёжная коммутация цепей при воздействии широкого диапазона температур и механических нагрузок.

Ответной частью для данной вилки служат розетки серии 2РТ36. Совместно с ними вилка образует разъёмное соединение, рассчитанное на многократное сочленение и расчленение в процессе эксплуатации и технического обслуживания аппаратуры.

Расшифровка обозначения

Обозначение 2РТ36УЭ-А построено по стандартной схеме, принятой для соединителей этой серии, и содержит следующие сведения:

2РТ — тип соединителя;
36 — условный размер корпуса;
У — угловое исполнение приборной части, то есть корпус с угловым патрубком;
Э — гайка патрубка, предназначенная для экранированного кабеля;
А — материал изолятора.

Таким образом, индекс У указывает на угловое исполнение, а индекс Э — на наличие гайки патрубка под экранированный кабель. Эти особенности определяют способ монтажа вилки и тип присоединяемого кабеля.

Технические характеристики

Соединители серии 2РТ36 выдерживают ток до 50 А на контакт диаметром 3,5 мм и общее напряжение до 850 В. Сопротивление контакта составляет не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм. Ресурс работы заявлен на уровне 500 сочленений и 1000 часов наработки.

Изделия устойчивы к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате, а также к пониженному давлению до 1,3 на десять в минус четвёртой степени Паскаля. Климатическое исполнение УХЛ допускает эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Применение

Вилки 2РТ36УЭ-А применяются во внутренней и наружной установке с защитой от пыли и влаги. Основные области использования — авиационная техника, судостроение и промышленная электроника, где требуется надёжное соединение кабелей в условиях вибраций, ударных нагрузок и перепадов давления.

Угловое исполнение корпуса облегчает прокладку кабеля в стеснённых условиях монтажа, а гайка патрубка под экранированный кабель обеспечивает механическое закрепление экрана и кабеля в месте ввода в соединитель. Для организации линии связи вилку подбирают в паре с соответствующей розеткой серии 2РТ36.

Дополнительные сведения

Артикул изделия — 4690, категория — 2РТ3. Год, указанный в характеристиках, — 2011. Производитель в предоставленных данных не указан, краткое описание из каталога также отсутствует.
