Назначение

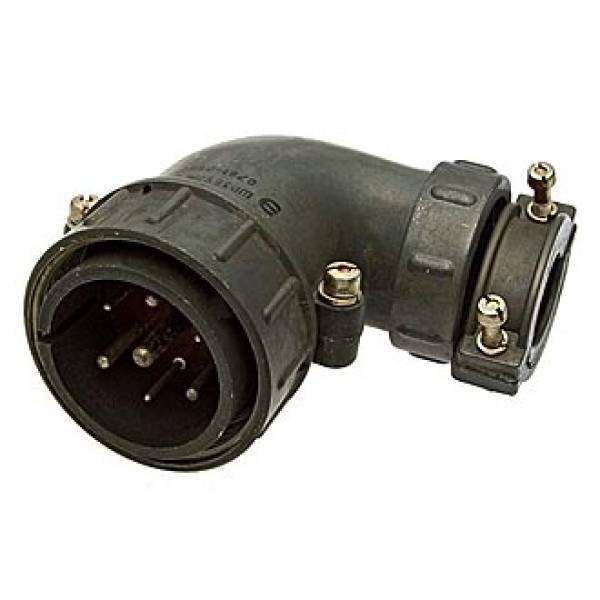

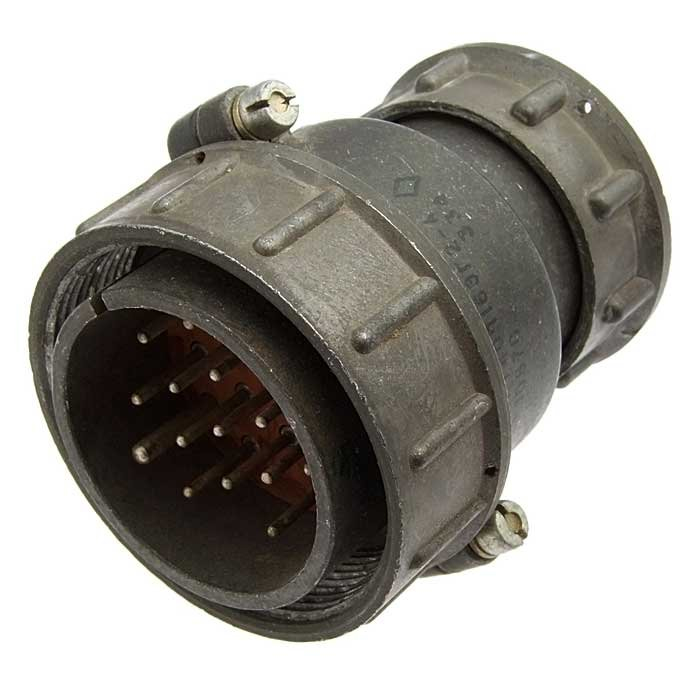

2РТ36У5Н-А — это кабельная вилка из серии цилиндрических разъёмов 2РТ36, предназначенная для надёжного соединения электрических цепей в промышленной аппаратуре. Изделие применяется для коммутации низкочастотных кабельных линий без экрана и обеспечивает электрическое соединение между кабелем и ответной частью разъёма.

Вилка относится к негерметичным цилиндрическим разъёмам с приборным исполнением «У» — с прямым патрубком. Такое исполнение ориентировано на использование во внутренних условиях или в местах, защищённых от прямого воздействия пыли и влаги.

Конструкция и электрические параметры

Вилка имеет 5 контактов диаметром 3,5 мм. Низкое переходное сопротивление контактов — не более 1,5 мОм — обеспечивает токовую нагрузку до 50 А на контакт и общую токовую нагрузку до 250 А. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Контакты выполнены из серебра или никеля, корпус — металлический, изолятор — карболит. Такое сочетание материалов характерно для разъёмов силового и промышленного назначения, рассчитанных на длительную эксплуатацию.

Условия эксплуатации

Изделие соответствует категории УХЛ, то есть предназначено для умеренного и холодного климата. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия; с учётом перегрева контактов допускается нагрев до плюс 180 градусов Цельсия.

Вилка устойчива к механическим воздействиям и сохраняет работоспособность при следующих нагрузках:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30 g;
• удары с ускорением до 500 g;
• не менее 500 циклов соединений и разъединений.

Перечисленные параметры подтверждают пригодность изделия для аппаратуры, работающей в условиях тряски, вибраций и перепадов температуры.

Область применения

Вилка применяется в радиоэлектронной и радиотехнической технике для низкочастотных соединений кабелей без экрана. Она подходит для монтажа в промышленной аппаратуре, где требуется передача значительного тока при умеренных требованиях к герметичности соединения.

Благодаря приборному исполнению с прямым патрубком вилка удобна для ввода кабеля внутрь корпуса или блока. Изделие может использоваться в составе разъёмных соединений, где важны стабильное переходное сопротивление, стойкость к вибрации и широкий температурный диапазон.

Ключевые особенности

1. Пять контактов диаметром 3,5 мм с переходным сопротивлением не более 1,5 мОм.
2. Токовая нагрузка до 50 А на контакт и до 250 А суммарно.
3. Максимальное рабочее напряжение до 850 В (амплитудное).
4. Сопротивление изоляции не менее 5000 МОм.
5. Металлический корпус и карболитовый изолятор.
6. Контакты из серебра или никеля.
7. Рабочая температура от минус 60 до плюс 100 градусов Цельсия, с перегревом контактов — до плюс 180 градусов Цельсия.
8. Стойкость к вибрации от 1 до 5000 Гц с ускорением до 30 g и к ударам до 500 g.
9. Ресурс не менее 500 циклов соединений.
10. Приборное исполнение «У» с прямым патрубком, серия 2РТ36.

Указания по подбору

Перед применением следует убедиться, что условия эксплуатации соответствуют негерметичному исполнению вилки и что ответная часть разъёма совместима по числу и диаметру контактов. Для соединений, требующих защиты от влаги и пыли, данное изделие не предназначено.

Артикул изделия — 4686, категория — 2РТ3. Год внесения сведений в каталог — 2011.
