Назначение соединителя 2РТ36У1НГ4А «5»

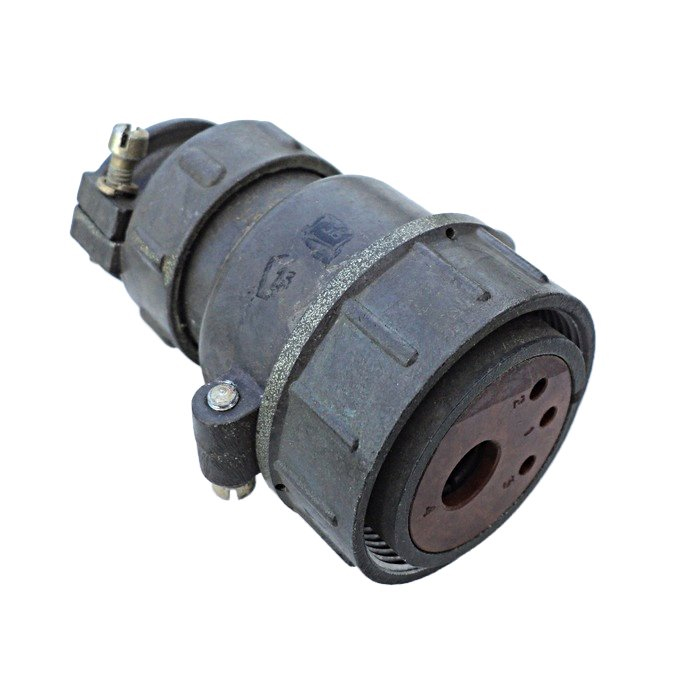

2РТ36У1НГ4А «5» — это кабельная вилка из серии цилиндрических соединителей 2РТ. Изделие предназначено для соединения электрических цепей в промышленных и технических системах, где требуется прочное разъёмное соединение без герметизации. Вилка относится к разъёмам негерметичного типа и имеет климатическое исполнение УХЛ, то есть рассчитана на эксплуатацию в условиях умеренного и холодного климата.

Основная задача такого соединителя — обеспечить надёжную передачу тока между кабельной частью и ответной приборной частью. Благодаря цилиндрической конструкции корпуса и контактной системе с низким переходным сопротивлением вилка применяется там, где важны стабильность контакта и возможность многократного сочленения и расчленения без потери рабочих свойств.

Технические особенности

Соединитель оснащён пятью контактами, что отражено в маркировке цифрой «5» в обозначении изделия. Диаметр каждого контакта составляет 3,5 мм. Максимальная токовая нагрузка на один контакт достигает 50 А, а суммарная нагрузка по всем контактам — до 250 А. Это позволяет использовать вилку в сильноточных цепях промышленного оборудования.

Электрические параметры контактного соединения нормированы:

• сопротивление контакта — не более 0,75 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• материал контактов — серебро или никель, что обеспечивает надёжное и стабильное соединение.

Климатическое исполнение УХЛ означает пригодность для работы в умеренном и холодном климате. Тип исполнения — негерметичный, поэтому изделие не предназначено для работы в условиях прямого воздействия воды или повышенного давления среды.

Расшифровка обозначения

Маркировка соединителя построена по принятой для серии схеме и содержит следующие сведения:

1. 2РТ — тип соединителя, цилиндрический круглый разъём.
2. 36 — условный размер корпуса.
3. У1 — конструктивное исполнение приборной части.
4. НГ4А — обозначение кабельной части: Н — неводозащищённая, Г — с гайкой, 4 — число контактных групп, А — модификация.
5. «5» — количество контактов.

Применение и совместимость

Разъёмы серии 2РТ применяются в электрооборудовании для надёжной передачи тока в приборах, станках и системах автоматики. Они востребованы в тех случаях, когда требуется прочное соединение без герметизации, а условия эксплуатации соответствуют климатическому исполнению УХЛ. Вилка 2РТ36У1НГ4А «5» сочленяется с ответной приборной частью соответствующего типоразмера, образуя разъёмный контактный узел.

Типичные области использования включают промышленное электрооборудование, технологические установки, приборы и устройства автоматики, где необходима коммутация цепей с большими токами. Возможность многократного сочленения и расчленения делает такие соединители удобными для оборудования, требующего периодического подключения и отключения кабельных линий.

Изделие соответствует техническим условиям, в частности АШДК.434410.060 ТУ. Приёмка товара — «5». Артикул изделия — 4685, категория — 2РТ3.

Ключевые параметры кратко

• Тип изделия: кабельная вилка серии 2РТ.
• Число контактов: 5.
• Диаметр контакта: 3,5 мм.
• Максимальный ток на контакт: до 50 А.
• Максимальный общий ток: до 250 А.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал контактов: серебро или никель.
• Исполнение: негерметичное, климатическое исполнение УХЛ.
• Соответствие: АШДК.434410.060 ТУ.
