Назначение изделия

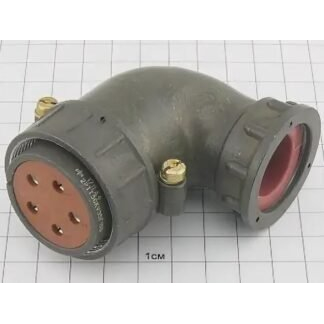

2РТ36У15ЭШ4-А — это кабельная розетка угловая, входящая в категорию соединителей типа 2РТ. Изделие предназначено для использования в электрических цепях с экранированными или неэкранированными проводами и обеспечивает надёжное электрическое соединение при подключении кабельных линий к радиоэлектронной и радиотехнической аппаратуре.

Розетка применяется в составе разъёмных соединений совместно с ответными приборными вилками. Исполнение «У» указывает на угловой патрубок, что позволяет подводить кабель под углом и удобно компоновать монтаж в стеснённых условиях. Исполнение «Э» обозначает возможность работы с экранированными кабелями.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной розетки.

• Тип соединителя: негерметичный, предназначен для работы в климатических условиях УХЛ.
• Условный размер корпуса: 36.
• Количество контактов: 15, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Максимальная токовая нагрузка: 10 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.
• Общая максимальная токовая нагрузка: до 180 А.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Амплитудное значение напряжения цепи: до 850 В.
• Минимальная наработка: не менее 1000 часов.
• Количество сочленений и расчленений: до 500.
• Приемка: «5».

Условия эксплуатации

Температурный диапазон эксплуатации изделия составляет от минус 60 °C до плюс 60 °C. Розетка рассчитана на работу в климатических условиях УХЛ и относится к негерметичному типу соединителей, поэтому при монтаже следует учитывать условия окружающей среды.

Конструктивные особенности и применение

Розетка имеет угловой патрубок, обозначенный в наименовании буквой «У», и предназначена для подключения с экранированными кабелями, на что указывает буква «Э». Совмещённое использование этих решений позволяет прокладывать кабель под углом к оси соединения и одновременно обеспечивать экранирование цепи.

Области применения изделия включают радиоэлектронную и радиотехническую аппаратуру, где требуется многоконтактное разъёмное соединение с разделением силовых и сигнальных цепей. Наличие контактов двух диаметров позволяет подключать как цепи с повышенной токовой нагрузкой, так и сигнальные линии в рамках одного соединителя.

Совместимость с ответными частями

Для розетки 2РТ36У15ЭШ4-А предусмотрены ответные приборные вилки, обеспечивающие совместимое и надёжное соединение:

1. вилка приборная ШР36П15ЭШ4;
2. вилка приборная ШР36ПК15ЭШ4;
3. вилка приборная ШРГ36П15ЭШ4.

Указанные вилки совместимы с данной розеткой и могут использоваться в паре с ней для обеспечения надёжного соединения.

Краткое резюме

2РТ36У15ЭШ4-А представляет собой угловую кабельную розетку типа 2РТ с корпусом условного размера 36 и 15 контактами двух диаметров. Изделие рассчитано на амплитудное напряжение цепи до 850 В, рабочий температурный диапазон от минус 60 °C до плюс 60 °C, не менее 1000 часов минимальной наработки и до 500 циклов сочленения и расчленения. Приемка изделия — «5». При подборе ответных частей следует ориентироваться на совместимые приборные вилки ШР36П15ЭШ4, ШР36ПК15ЭШ4 и ШРГ36П15ЭШ4.
