Назначение

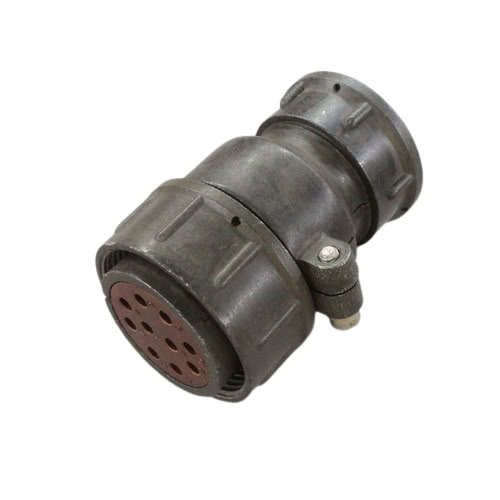

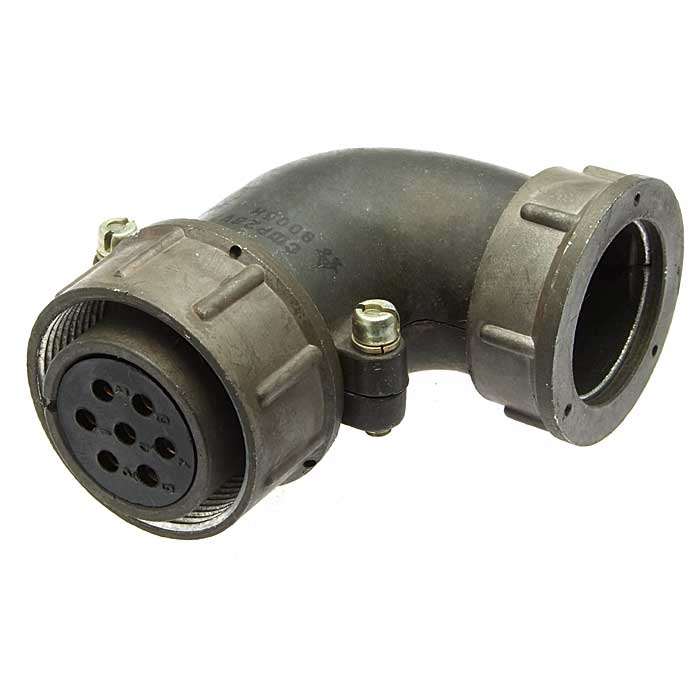

2РТ36У12НШ1-А — кабельная розетка из серии цилиндрических соединителей 2РТ. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей кабельных сборок с ответными частями. Розетка относится к категории 2РТ3 и выпускается под артикулом 4683.

Основная функция изделия — передача электрических сигналов и питающих напряжений через разъёмное сочленение. Резьбовое соединение обеспечивает механическую фиксацию ответных частей и стабильный электрический контакт в условиях повышенных нагрузок.

Подтверждённые характеристики

• Рабочий ток: от 10 А для контактов диаметром 1,5 миллиметра до 25 А для контактов диаметром 2,5 миллиметра.
• Максимальное напряжение постоянного тока: до 700 В.
• Общее количество контактов: 12, из них по 6 штук каждого диаметра.
• Покрытие контактов: серебро.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Вибрационные нагрузки: диапазон от 1 до 1000 герц при ускорении 100 метров на секунду в квадрате.
• Ударные нагрузки: до 10 000 метров на секунду в квадрате.
• Пониженное атмосферное давление: до 1,3 умножить на 10 в минус четвёртой степени паскаля.
• Климатическое исполнение: УХЛ, допускается внутреннее и наружное применение с защитой от пыли и влаги.

Конструкция и монтаж

Сочленение розетки резьбовое, что обеспечивает плотную стыковку и устойчивость к вибрациям. Монтаж выполняется пайкой, что предъявляет требования к подготовке проводников и поддержанию температурного режима при установке. Габаритные размеры изделия составляют 82 на 41,5 на 76,4 миллиметра.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при многократных циклах сочленения и расчленения.

Ресурс и условия эксплуатации

Заявленный ресурс изделия — 500 циклов соединений и расчленений. Наработка составляет не менее 1000 часов, срок хранения — 20 лет. Сочетание климатического исполнения УХЛ и широкого температурного диапазона позволяет применять розетку как в закрытых помещениях, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги в соответствии с исполнением.

Область применения

Изделие востребовано в составе радиоэлектронной и радиотехнической аппаратуры, в кабельных сборках и соединительных узлах, где необходимы передача токов до 25 А и напряжений до 700 В постоянного тока, устойчивость к вибрации, ударам и пониженному давлению. Розетка подходит для эксплуатации в составе оборудования, работающего в широком диапазоне температур и климатических условий исполнения УХЛ.

Перед монтажом следует учитывать тип ответной части серии 2РТ, диаметры контактов и схему пайки, чтобы обеспечить правильное сопряжение и сохранение заявленных электрических параметров.
