Назначение разъёма 2РТ36ПНШ11-А

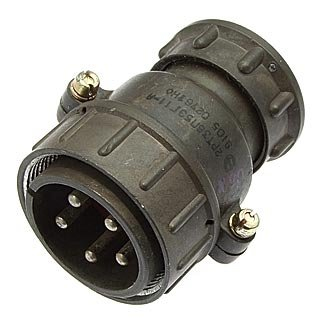

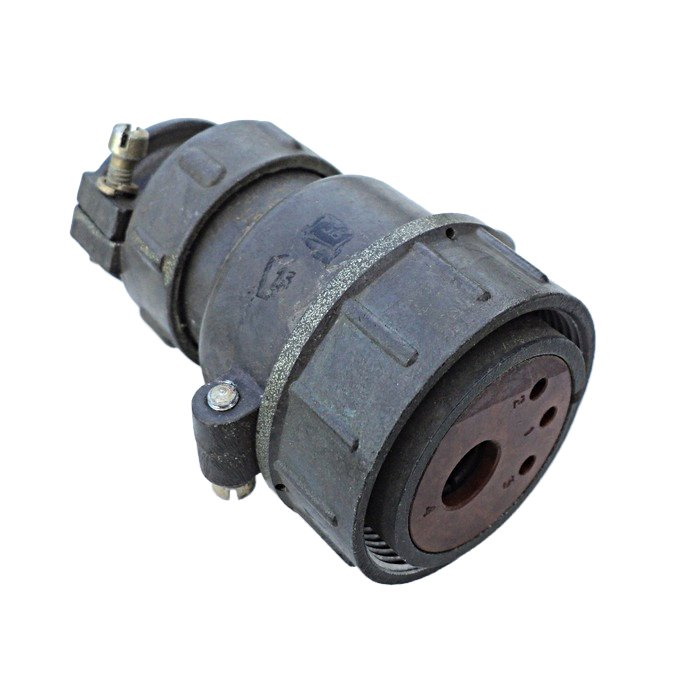

2РТ36ПНШ11-А — цилиндрический низкочастотный разъём серии 2РТ, выполненный в виде приборной вилки. Изделие относится к соединителям общего назначения и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей с передачей рабочего тока до 50 ампер.

Конструктивное исполнение «приборная вилка» означает, что разъём устанавливается на корпусе прибора и имеет штыревые контакты. Такое решение применяется при построении силовых и сигнальных линий внутри блоков, стоек и пультов, а также при подключении кабельных сборок к оборудованию. Исполнение обеспечивает механическую фиксацию ответной части и стабильный электрический контакт при воздействии вибрации и ударных нагрузок.

Расшифровка обозначения и конструкция

Маркировка 2РТ36ПНШ11-А содержит полную информацию о типе и особенностях изделия. Обозначение строится по следующему принципу:

• 2РТ — тип цилиндрического низкочастотного разъёма серии 2РТ;
• 36 — условный размер корпуса, определяющий габариты изделия и его посадочные размеры при установке в прибор;
• П — приборная часть без патрубка;
• Н — исполнение под гайку для неэкранированного кабеля;
• Ш — вилка, то есть разъём со штыревыми контактами;
• 11 — сочетание контактов в данном исполнении;
• А — модификация в рамках серии.

Сопротивление изоляции составляет не менее 1000 мегаом в нормальных климатических условиях, что подтверждает пригодность разъёма для использования в цепях с повышенными требованиями к электрической прочности и отсутствию паразитных утечек.

Основные электрические характеристики

Рабочий ток контактов зависит от их диаметра и составляет от 10 до 50 ампер. Сопротивление контактов нормируется в зависимости от диаметра: для контактов диаметром 1,5 миллиметра оно составляет до 2,5 миллиома, для 2,5 миллиметра — 1 миллиом, для 3,5 миллиметра — 0,75 миллиома. Максимальное рабочее напряжение достигает 700 вольт как для постоянного, так и для переменного тока. Указанные параметры позволяют применять разъём как в слаботочных сигнальных цепях, так и в силовых линиях питания аппаратуры.

Условия эксплуатации

Разъём рассчитан на внутреннее и наружное применение с защитой от пыли и влаги. Климатическое исполнение УХЛ предусматривает работу в условиях умеренного и холодного климата.

Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что соответствует эксплуатации в высотных и вакуумных условиях. Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 герц с ускорением 100 метров на секунду в квадрате, одиночный удар с ускорением 10 000 метров на секунду в квадрате и многократный удар с ускорением 1500 метров на секунду в квадрате. Линейная нагрузка достигает 2000 метров на секунду в квадрате. Такой набор нагрузок характерен для аппаратуры, работающей на подвижных объектах и в условиях интенсивной тряски.

Область применения и приёмка

Разъём 2РТ36ПНШ11-А применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Его используют для коммутации цепей питания и сигнальных линий в блоках, стойках, пультах и кабельных сборках, включая случаи, когда требуется защита от пыли и влаги и устойчивость к вибрационным и ударным воздействиям.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям по данной категории приёмки. Артикул позиции — 4678, категория — 2РТ3. Производитель в предоставленных данных не указан.
