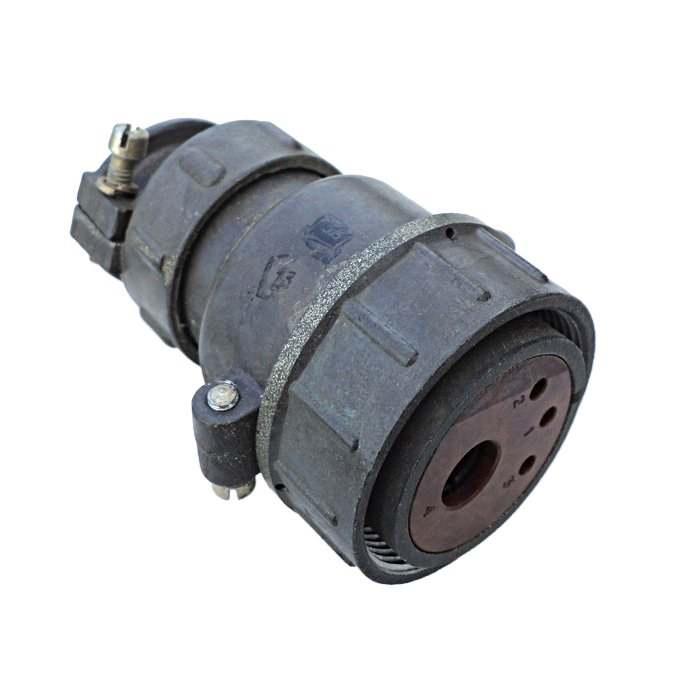

2РТ36ПНГ11-А — это кабельная вилка разъёма серии 2РТ36, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка обозначения

Модель расшифровывается следующим образом: 2РТ — тип соединителя, 36 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, Н — вид гайки патрубка, Г — для неэкранированного кабеля, 11 — пять контактов диаметром 3,5 мм, А — дополнительное обозначение по материалу изолятора.

Технические характеристики

Рабочий ток на контакт — до 50 А (для Ø 3,5 мм), общая токовая нагрузка — до 250 А.
Сопротивление контакта — не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
Максимальное рабочее напряжение постоянного тока — не более 700 В, тип — негерметичный, климатическое исполнение УХЛ, материал контактов — серебро или никель.

Применение

Такие разъёмы применяются в аппаратуре для надёжного соединения кабелей с высокой токовой нагрузкой, обеспечивая устойчивость к вибрациям и механическим воздействиям.
