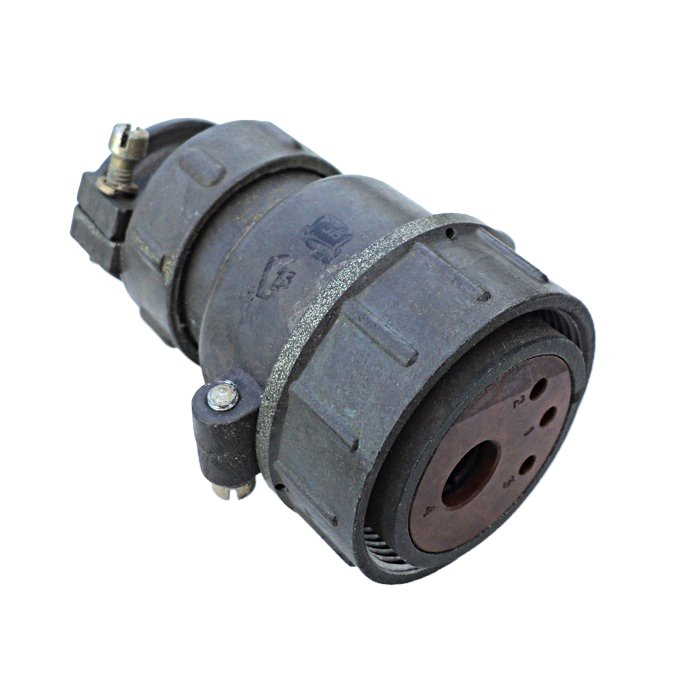

2РТ36ПКЭШ11-А — это цилиндрический разъём серии 2РТ (теплостойкий нормальных габаритов) условного размера корпуса 36, предназначенный для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Основные характеристики

Это розетка кабельная (ПК) с прямым патрубком, для экранированного кабеля (Э), с штыревыми контактами (Ш) и сочетанием №11. Максимальное рабочее напряжение — до 700 В, рабочий ток на контакт — до 50 А в зависимости от сечения. Диапазон рабочих температур — от -60°C до +180°C с учётом перегрева контактов, подходит для климатического исполнения УХЛ (умеренный и холодный климат).

Маркировка и конструкция

Расшифровка: 2РТ — тип (цилиндрический теплостойкий); 36 — размер корпуса; ПК — приборная/кабельная часть с прямым патрубком; Э — гайка для экранированного кабеля; Ш — вилка/розетка (штырь/гнездо); 11 — комбинация контактов (количество и тип зависят от спецификации, часто 5–7 контактов). Контакты из серебра, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Выдерживает вибрацию (синусоидальную до 2000 м/с²), механические удары (до 1000 м/с²), пониженное давление до 1,3·10⁻⁴ Па. Предназначен для внутреннего и наружного применения (с защитой от пыли/воды потребителем), обеспечивает надёжное соединение в жёстких условиях.
