Назначение и общее описание

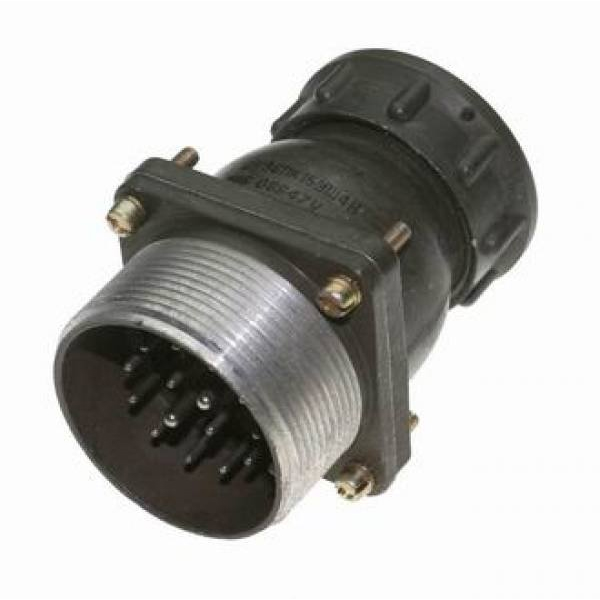

2РТ36ПК15НГ4-А «5» — кабельная розетка низкочастотного цилиндрического разъёма серии 2РТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной аппаратуре и применяется как для внутреннего, так и для наружного использования при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ.

Розетка выполнена в виде прямого патрубка под неэкранированный кабель и оснащена резьбовым соединением, обеспечивающим надёжную фиксацию сочленённой пары. Конструкция относится к классу цилиндрических низкочастотных соединителей, рассчитанных на работу в составе ответственных электротехнических и радиотехнических узлов.

Расшифровка условного обозначения

Обозначение 2РТ36ПК15НГ4-А читается по позициям следующим образом:

• 2РТ — тип соединителя;
• 36 — условный размер корпуса;
• ПК — прямой патрубок;
• 15 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — розетка;
• 4 — сочетание контактов;
• А — материал изолятора.

Таким образом, уже из маркировки видно, что это розетка с прямым патрубком на пятнадцать контактов, предназначенная для неэкранированного кабеля.

Технические характеристики

Контактная группа розетки включает 15 контактов, разделённых по диаметру и токовой нагрузке:

• 13 контактов диаметром 1,5 мм — рабочий ток 10 А, сопротивление контакта до 2,5 мОм;
• 2 контакта диаметром 2,5 мм — рабочий ток 25 А, сопротивление контакта до 1 мОм.

Максимальное напряжение постоянного тока составляет 700 В. Сопротивление изоляции — не менее 1000 МОм. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях.

Надёжность и условия эксплуатации

Ресурс розетки по количеству сочленений-расчленений — 500 циклов. Наработка составляет не менее 1000 часов, срок хранения — 20 лет. Изделие сохраняет работоспособность в расширенном диапазоне температур: от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.

Розетка устойчива к механическим и климатическим воздействиям:

• вибрация в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
• удары с ускорением до 10 000 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Приёмка и применение

Поставка изделия осуществляется с приёмкой «5». Данный параметр указывает на категорию приёмки, установленную для изделия в системе контроля качества, и подтверждает соответствие розетки предъявляемым требованиям при использовании в ответственной аппаратуре.

Благодаря сочетанию высоких токовых характеристик, широкого температурного диапазона и стойкости к вибрации и ударам, 2РТ36ПК15НГ4-А «5» применяется в радиоэлектронной аппаратуре, где требуется надёжное соединение цепей как внутри блоков, так и при наружной эксплуатации с защитой от пыли и влаги. Типичные области применения — соединительные узлы приборов, пультов и блоков, работающих в климатическом исполнении УХЛ.
