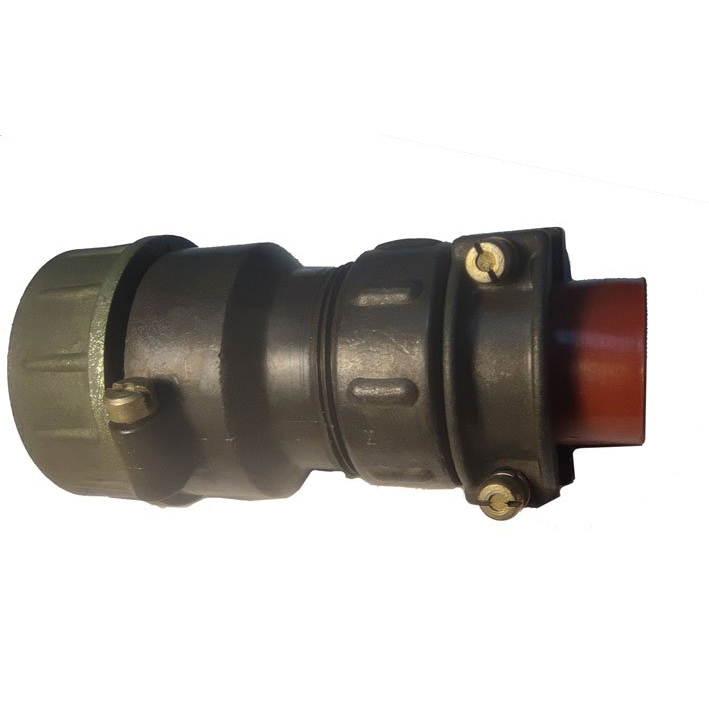

2РТ36ПЭШ11А — это кабельная розетка разъёма типа 2РТ, предназначенная для соединения экранированных кабелей в радиоэлектронной и радиотехнической аппаратуре. Она относится к негерметичным соединителям общего назначения с условным размером корпуса 36 и используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Назначение

Разъём применяется во внутренних и наружных установках (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ. Он обеспечивает надёжное электрическое соединение, устойчивое к вибрациям и механическим нагрузкам, в отраслях вроде энергетики, телекоммуникаций и автомобилестроения.

Расшифровка обозначения

• 2РТ — тип соединителя.

• 36 — условный размер корпуса.

• П — конструктивное исполнение приборной части с прямым патрубком.

• Э — гайка патрубка для экранированного кабеля.

• Ш — кабельная розетка.

• 11 — количество контактов (например, варианты с 5 или 7 контактами разных диаметров).

• А — модификация.

Технические характеристики

• Рабочий ток на контакт: до 50 А (для Ø 3,5 мм), 25 А (Ø 2,5 мм), 10 А (Ø 1,5 мм).

• Максимальное напряжение: до 850 В (амплитудное), постоянный ток — до 700 В.

• Сопротивление контакта: не более 0,75–2,5 мОм (в зависимости от диаметра).

• Сопротивление изоляции: не менее 5000 МОм.

• Количество соединений: 500 циклов.

• Вибрация: 1–5000 Гц.

• Материал контактов: серебро или никель.
