Назначение и область применения

2РТ36ПЭШ11-А — кабельная цилиндрическая розетка из серии 2РТ-А, предназначенная для соединения силовых и сигнальных цепей в радиоэлектронной и промышленной аппаратуре. Изделие относится к низкочастотным цилиндрическим разъёмам нормальных габаритов и применяется как соединитель общего назначения.

Розетка используется в радиоэлектронной, радиотехнической и промышленной аппаратуре для подключения силовых, сигнальных и, в отдельных случаях, контрольных линий. Допускается эксплуатация как внутри корпусов аппаратуры, так и при наружном размещении — при условии, что потребитель обеспечит дополнительную защиту от пыли и влаги со своей стороны.

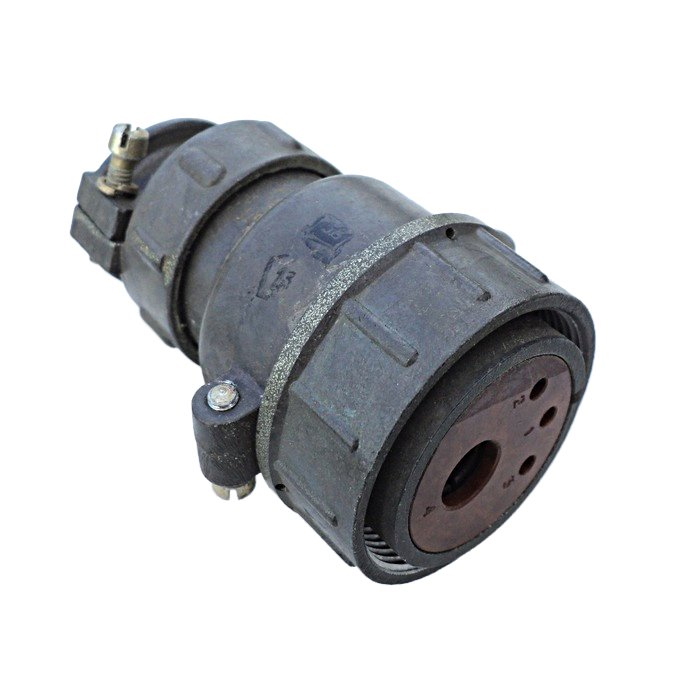

Конструктивно изделие представляет собой кабельную часть разъёма с цилиндрическим корпусом и резьбовым замком, что определяет его применение в составе кабельных сборок и жгутов.

Подтверждённые особенности конструкции

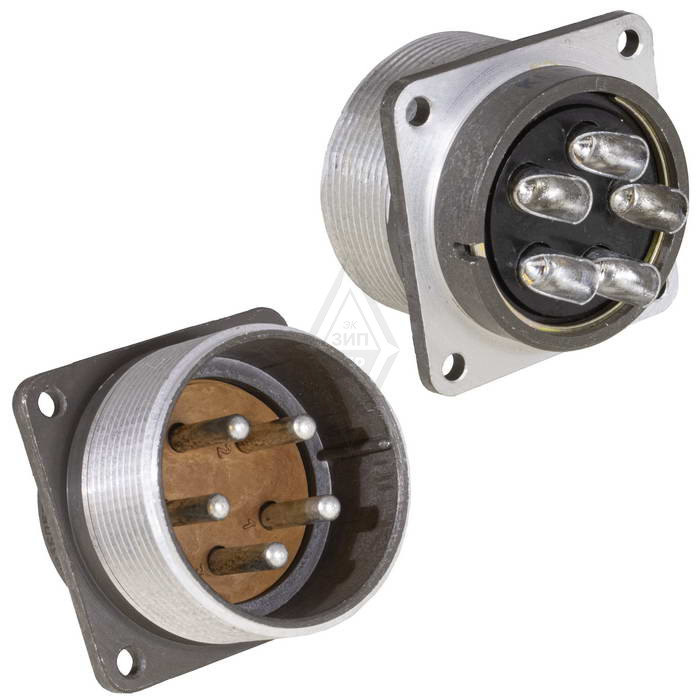

Корпус розетки цилиндрический, соединение с ответной вилкой обеспечивается поворотом с фиксацией по резьбе. Резьбовой замок даёт надёжное крепление и защиту от случайного разъединения при вибрации.

Контактная группа выполнена с малым переходным сопротивлением — порядка долей мОм. Диаметр контактов составляет порядка 3,5 мм. Поверхность контактов обычно серебряная или имеет аналогичное проводниковое покрытие, что обеспечивает низкий контактный переход и хорошую коррозионную стойкость.

Конструкция предусматривает кабельную часть с прямым или изогнутым патрубком, что позволяет удобно выводить кабель из корпуса без излишнего изгиба жил.

Соединители серии 2РТ-А рассчитаны на многократную коммутацию и стойки к механическим нагрузкам; для аналогичных моделей допускается ускорение линейной нагрузки до порядка 2000 м/с².

Электрические параметры

Номинальный рабочий ток для подобных моделей серии 2РТ36П5 и 2РТ36П7 составляет порядка 50 А. Для модели 2РТ36ПЭШ11-А значение обычно близко к этому уровню, поскольку конструктивно она близка к исполнениям 2РТ36П5НШ11-А и 2РТ36П7ЭШ1-А.

Максимальное рабочее напряжение постоянного тока обычно не превышает 700 В. Совокупность малого переходного сопротивления контактов и проводникового покрытия обеспечивает стабильность электрического соединения при многократных сочленениях и расчленениях.

Условия эксплуатации и применение

Изделие работает в широком диапазоне климатических условий, исполнение — УХЛ. При установке наружного размещения требуется дополнительная защита от воды и пыли со стороны потребителя: сама розетка такой защиты не обеспечивает.

Типовые сферы применения:

• подключение силовых цепей в радиоэлектронной и радиотехнической аппаратуре;
• коммутация сигнальных линий внутри корпусов приборов и блоков;
• соединение контрольных линий в промышленном оборудовании;
• кабельные сборки и жгуты, где требуется разъёмное соединение с фиксацией от вибрации;
• аппаратура, эксплуатируемая в климатических условиях исполнения УХЛ.

Порядок подбора и монтажа

1. Убедиться, что ответная вилка соответствует серии 2РТ-А и типу резьбового замка розетки.
2. Проверить соответствие диаметра контактов (порядка 3,5 мм) и сечения подключаемого кабеля условиям конкретной цепи.
3. При наружной установке предусмотреть со стороны потребителя дополнительную защиту разъёма от воды и пыли.
4. При монтаже кабельной части использовать прямой или изогнутый патрубок, избегая излишнего изгиба жил.
5. Сочленение с вилкой выполнять поворотом до фиксации по резьбе, обеспечивая защиту от случайного разъединения при вибрации.

Краткие сведения

Артикул: 4681. Категория: 2РТ3. Производитель: Коннектор. Изделие поставляется как кабельная розетка серии 2РТ-А и предназначено для многократной коммутации силовых и сигнальных цепей в аппаратуре различного назначения.

Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в предоставленных данных отсутствуют и в описании не приводятся. Конкретные значения тока, напряжения и механических нагрузок следует уточнять по эксплуатационной документации на конкретное исполнение разъёма.
