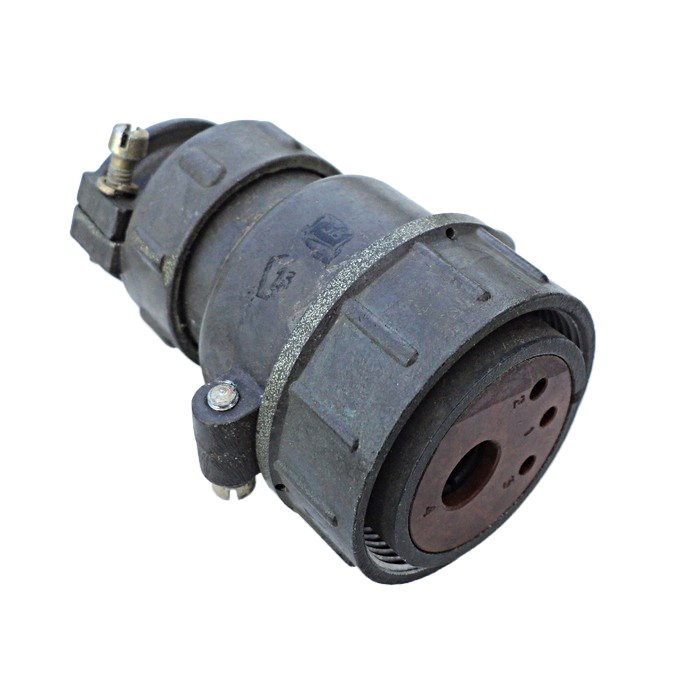

Назначение соединителя 2РТ36П7НШ1-А

Соединитель 2РТ36П7НШ1-А относится к семейству низкочастотных цилиндрических разъёмов типа 2РТ. Такие соединители предназначены для подключения и разъединения электрических цепей в радио- и радиотехнической аппаратуре. Изделие применяется там, где требуется коммутация нескольких силовых и сигнальных линий в одном корпусе при повышенных токах на контакт.

Тип соединителя — цилиндрический низкочастотный. Это значит, что сочленение выполняется по цилиндрической поверхности, а сам разъём рассчитан на работу с низкочастотными цепями, включая цепи питания и управления.

Расшифровка обозначения 2РТ36П7НШ1-А

Обозначение изделия построено по принятой для серии схеме, в которой каждая группа символов несёт конкретную информацию о конструкции:

• 2РТ — тип соединителя, цилиндрический низкочастотный.
• 36 — условный размер корпуса.
• П — прямой патрубок на кабельной части.
• 7 — количество контактов.
• Н — патрубок для неэкранированного кабеля.
• Ш1-А — исполнение серии; разъём выпускается как розетка кабельная и как приборная (блочная) вилка.

Таким образом, маркировка указывает на низкочастотный цилиндрический соединитель с корпусом условного размера 36, прямым патрубком под неэкранированный кабель и семью контактами в исполнении Ш1-А.

Контакты и токовая нагрузка

В соединителе предусмотрено 7 контактов трёх типоразмеров, что позволяет коммутировать цепи с разными рабочими токами в рамках одного изделия:

• 3 контакта диаметром 1,5 мм — максимальный рабочий ток на контакт 10 А.
• 3 контакта диаметром 2,5 мм — максимальный рабочий ток на контакт 25 А.
• 1 контакт диаметром 3,5 мм — максимальный рабочий ток на контакт 50 А.

Суммарный рабочий ток разъёма составляет до около 155 А. Сопротивление контакта нормируется отдельно для каждого типоразмера: не более 2,5 мОм для контактов диаметром 1,5 мм, не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контакта диаметром 3,5 мм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Электрические параметры

Номинальное рабочее напряжение — до максимального импульсного или амплитудного значения порядка 850 В. Сочетание низкого переходного сопротивления контактов и высокого сопротивления изоляции обеспечивает стабильность электрического соединения при работе с токами силовых цепей.

Условия эксплуатации и механическая стойкость

Климатическое исполнение — УХЛ. Разъём рассчитан на эксплуатацию в условиях повышенной влажности и значительных перепадов температур и может использоваться как внутри, так и снаружи прибора при дополнительной защите от пыли и влаги.

Диапазон температур среды и перегрева контактов — примерно от минус 60 °C до плюс 180 °C. Допускается эксплуатация в условиях пониженного давления до порядка 10 в степени минус 4 — 10 в степени минус 6 миллиметров ртутного столба.

По механической стойкости соединитель выдерживает вибрацию в диапазоне частот примерно от 1 до 1000 Гц с ускорениями порядка 100–300 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000–10 000 метров на секунду в квадрате.

Ресурсные показатели

• Число сопряжений и расчленений — не менее 500.
• Минимальная наработка — не менее 1000 часов.

Область применения

Соединитель 2РТ36П7НШ1-А применяется в радио- и радиотехнической аппаратуре для подключения и разъединения электрических цепей. Благодаря наличию контактов трёх типоразмеров он подходит для совместной коммутации силовых и вспомогательных цепей в одном соединителе. Исполнение с патрубком для неэкранированного кабеля и прямым патрубком на кабельной части ориентировано на монтаж кабельных линий без экрана.

Разъём выпускается как розетка кабельная и как приборная (блочная) вилка, что позволяет компоновать ответные части в зависимости от того, устанавливается ли соединитель на кабеле или на корпусе прибора.
