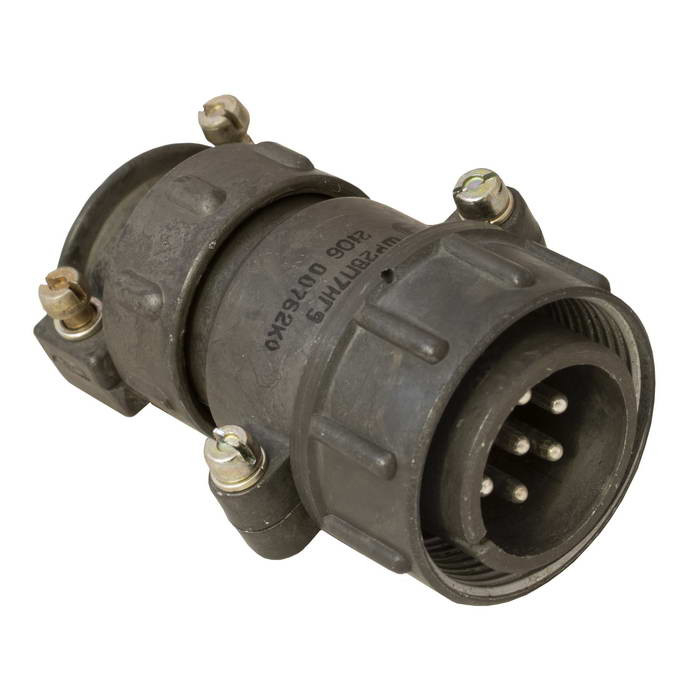

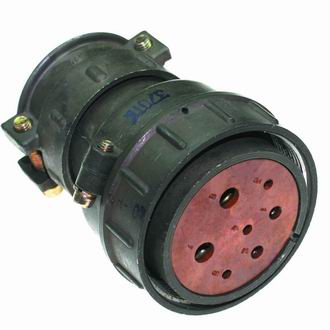

2РТ36П7НГ1-АН — это приборная розетка низкочастотного цилиндрического соединителя серии 2РТ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Она имеет 7 контактов: 3 шт. диаметром 1,5 мм (ток до 10 А), 3 шт. диаметром 2,5 мм (до 25 А) и 1 шт. диаметром 3,5 мм (до 50 А), с общей максимальной токовой нагрузкой 155 А.

Сопротивление контакта минимально: не более 5 мОм для Ø1,5 мм, 2,5 мОм для Ø2,5 мм и 1,5 мОм для Ø3,5 мм; рабочий диапазон напряжения — до 850 В.​

Тип — негерметичный, климатика УХЛ, материал контактов — серебро или никель, сопротивление изоляции — не менее 5000 МОм.​

Надежность и условия эксплуатации

Соединитель выдерживает 500 сочленений-расчленений и наработку не менее 1000 часов.

Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и пониженному давлению до 1,3×10⁻⁴ Па.

Условный размер корпуса — 36, исполнение — без патрубка (П), с гайкой (НГ1).
