Назначение изделия

Кабельная розетка 2РТ36П7ЭШ1А (артикул 4674) — это электрический соединитель общего назначения, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие входит в категорию 2РТ3 и применяется для подключения экранированных кабелей, обеспечивая надёжную передачу сигнала и электрического тока между блоками и узлами аппаратуры.

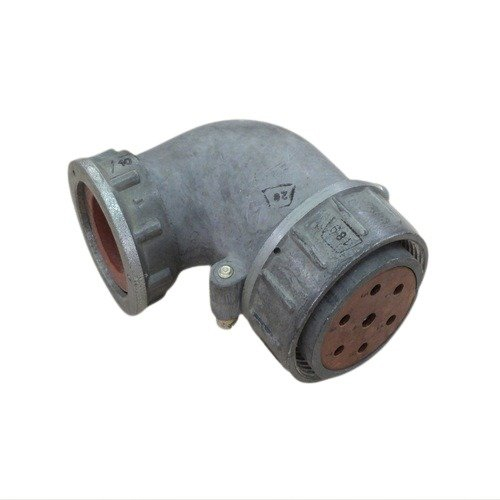

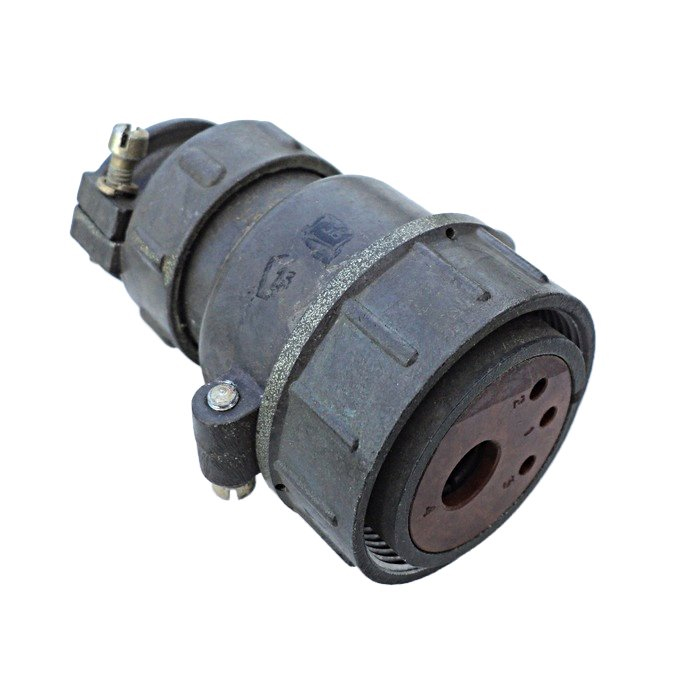

Розетка конструктивно выполнена с прямым патрубком и гайкой для крепления кабеля, что позволяет механически фиксировать кабель в месте ввода и защищать зону соединения от нагрузок на изгиб и растяжение. Сочленение с ответной частью — резьбовое, что обеспечивает плотный и устойчивый контакт, а также возможность многократного соединения и разъединения без потери качества соединения.

Подтверждённые технические характеристики

Ниже приведены параметры изделия, указанные для данной модели. Все значения относятся именно к 2РТ36П7ЭШ1А и не являются общими для всей категории 2РТ3.

Контактная система

• Количество контактов — 7.
• Три контакта диаметром 1,5 миллиметра.
• Три контакта диаметром 2,5 миллиметра.
• Один контакт диаметром 3,5 миллиметра.
• Покрытие контактов — серебро.

Электрические параметры

• Максимальный рабочий ток для контактов диаметром 1,5 миллиметра — до 10 ампер.
• Максимальный рабочий ток для контактов диаметром 2,5 миллиметра — до 25 ампер.
• Максимальный рабочий ток для контактов диаметром 3,5 миллиметра — до 50 ампер.
• Максимальное рабочее напряжение — не более 700 вольт постоянного тока.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 2,5 миллиома.
• Сопротивление контактов диаметром 2,5 миллиметра — не более 1 миллиома.
• Сопротивление контактов диаметром 3,5 миллиметра — не более 0,75 миллиома.
• Сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях.

Ресурс и надёжность

• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 20 лет.

Конструктивные и монтажные данные

• Сочленение — резьбовое.
• Метод монтажа — пайка.
• Габаритные размеры — 56,1 на 45,5 на 64,1 миллиметра.
• Приемка — «5».

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне температур окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют применять изделие в аппаратуре, эксплуатируемой как в условиях низких температур, так и при значительном нагреве, включая неотапливаемые помещения, открытые площадки и другие среды с жёсткими климатическими воздействиями.

Стойкость к смене температур, а также высокое сопротивление изоляции и серебряное покрытие контактов способствуют сохранению стабильных электрических характеристик на протяжении всего назначенного срока службы.

Область применения

Благодаря сочетанию семи контактов разного диаметра, розетка подходит для цепей с различными токами в пределах одного соединителя. Это делает её удобной для аппаратуры, где необходимо одновременно коммутировать силовые и сигнальные линии, в том числе при использовании экранированных кабелей.

1. Радиоэлектронная и радиотехническая аппаратура общего назначения.
2. Соединения с применением экранированных кабелей.
3. Узлы и блоки, требующие резьбового сочленения и механического крепления кабеля гайкой.
4. Цепи постоянного тока с напряжением до 700 вольт.

Монтаж производится пайкой, что предъявляет соответствующие требования к подготовке проводников и качеству паяного соединения. Для сохранения заявленных характеристик важно соблюдать предельные значения тока и напряжения по каждому из контактов в соответствии с его диаметром.

Комплектация и сведения об изделии

Изделие поставляется как кабельная розетка с прямым патрубком и гайкой крепления кабеля. Артикул товара — 4674, категория — 2РТ3. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Приемка изделия — «5».

Указанные выше параметры следует использовать как справочные при подборе соединителя под конкретную задачу. Все технические значения приведены без округлений и относятся именно к модели 2РТ36П7ЭШ1А.
