Назначение изделия

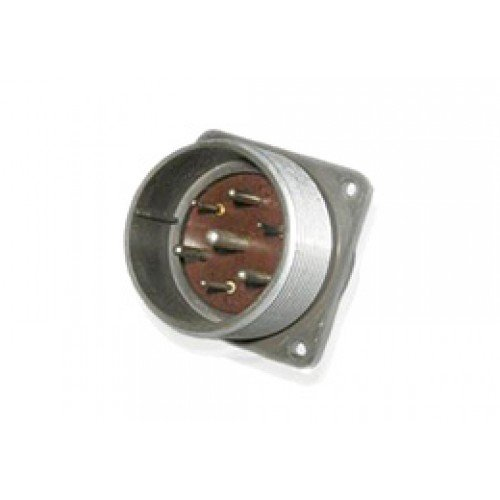

2РТ36П7ЭШ1-А — вилка блочная (кабельная розетка), относящаяся к серии низкочастотных соединителей. Изделие предназначено для создания надёжного электрического соединения в кабельных системах, где требуется передача электрической энергии и сигналов. Конструкция ориентирована на применение в промышленности и электронике, то есть там, где предъявляются повышенные требования к стабильности и устойчивости контакта.

Артикул позиции — 4673, категория — 2РТ3. Вилки блочные этой серии используются как ответная часть соединителей и обеспечивают разъёмное сочленение кабеля с оборудованием. Приёмка изделия — «5».

Технические характеристики

Ключевой параметр изделия — контактная система, рассчитанная на 7 контактов. Контакты различаются по диаметру, что определяет их токовую нагрузку и область применения внутри одного соединителя.

• Количество контактов: 7.
• 3 контакта диаметром 1,5 мм.
• 3 контакта диаметром 2,5 мм.
• 1 контакт диаметром 3,5 мм.

Допустимые токи по контактам

• Для контактов диаметром 1,5 мм — максимальный рабочий ток до 10 А.
• Для контактов диаметром 2,5 мм — максимальный рабочий ток до 25 А.
• Для контактов диаметром 3,5 мм — максимальный рабочий ток до 50 А.

Сопротивление контактов

Сопротивление контактов диаметром 1,5 мм составляет не более 2,5 мОм. Невысокое переходное сопротивление важно для снижения потерь и нагрева в месте соединения, особенно при передаче токов, близких к предельным для данного диаметра.

Условия эксплуатации

Соединитель рассчитан на работу в различных климатических условиях. Изделие способно выдерживать механические нагрузки, в том числе вибрации, что делает его пригодным для эксплуатации в составе подвижного и вибронагруженного оборудования. Отмечается высокая степень защиты от внешних воздействий, что снижает риск нарушения контакта из-за пыли, влаги и других неблагоприятных факторов среды.

Совокупность этих свойств позволяет применять вилку в условиях, где обычные соединители быстро теряют надёжность. Сочетание климатической стойкости и вибропрочности расширяет диапазон объектов, на которых допустима установка 2РТ36П7ЭШ1-А.

Применение

2РТ36П7ЭШ1-А применяется в промышленности и электронике, где необходимы надёжные и устойчивые соединения. Изделие востребовано в кабельных системах для передачи электрической энергии и сигналов. Наличие контактов разного диаметра позволяет в рамках одного соединителя коммутировать цепи с разной токовой нагрузкой: слаботочные линии через контакты 1,5 мм, цепи средней мощности через контакты 2,5 мм и сильноточные цепи через контакт 3,5 мм.

Такое распределение контактов делает вилку удобной для оборудования, в котором одновременно присутствуют сигнальные и силовые цепи. В промышленной автоматике, приборах и электронных системах это сокращает число отдельных разъёмов и упрощает кабельную разводку.

Основные сведения и особенности

1. Тип изделия: вилка блочная (кабельная розетка) серии низкочастотных соединителей.
2. Общее число контактов: 7.
3. Набор диаметров контактов: 1,5 мм, 2,5 мм, 3,5 мм.
4. Приёмка: «5».
5. Артикул: 4673.
6. Категория: 2РТ3.

Ключевые преимущества конструкции — устойчивость к вибрациям, работа в различных климатических условиях и высокая степень защиты от внешних воздействий. Эти свойства определяют пригодность изделия для ответственных соединений, где недопустимы перебои в передаче энергии и сигнала.

Производитель в предоставленных данных не указан. Комплектация, гарантийные условия, страна производства и сведения о сертификатах в исходных данных отсутствуют и здесь не приводятся.
