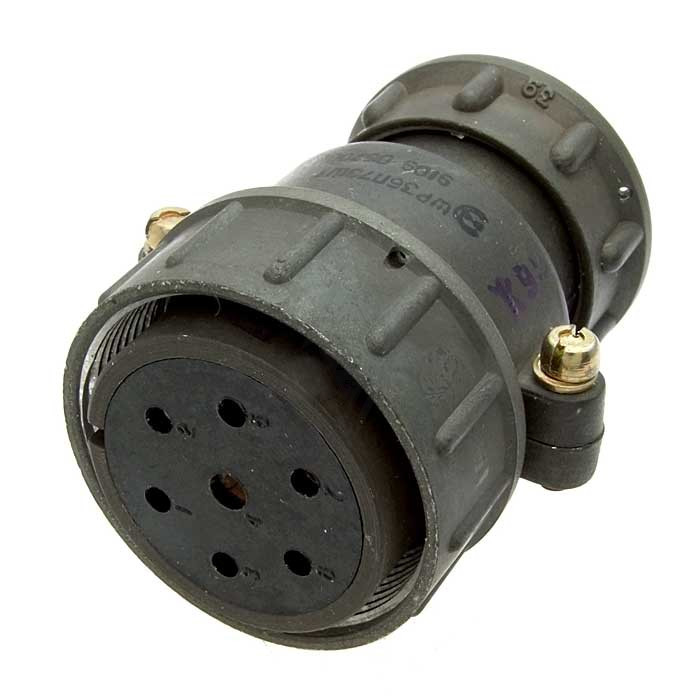

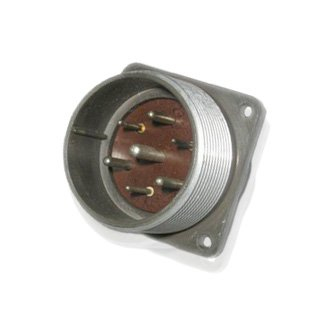

2РТ36П7ЭШ1-А

Цена:

850 ₽

Технические характеристики

2РТ36П7ЭШ1-А представляет собой разъём (розетку) кабельную типа 2РТ из серии ШР, предназначенную для соединения электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре.

Соединитель имеет 7 контактов с диаметрами 3×1,5 мм (ток до 10 А), 3×2,5 мм (до 25 А) и 1×3,5 мм (до 50 А), общая токовая нагрузка — до 155 А. Сопротивление контакта минимально: 2,5 мОм для 1,5 мм, 1 мОм для 2,5 мм и 0,75 мОм для 3,5 мм; сопротивление изоляции — не менее 5000 МОм при 850 В. Материал контактов — серебро или никель, тип — герметичный для экранированного кабеля с прямым патрубком (ЭШ), климатическое исполнение УХЛ.

Рабочая температура от -60 до +60 °С (до +120 °С для никелевого покрытия), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и 500 циклов соединений-расединений. Минимальная наработка — 1000 часов, подходит для жёстких условий в промышленной и военной технике.

2РТ — тип разъёма; 36 — размер корпуса; П — прямой патрубок; 7 — число контактов; ЭШ — экранированный кабель с уплотнением; 1-А — модификация. Используется в приборах с пайкой, взаимозаменяем с аналогами ШР/2РТ.

Описание

Назначение разъёма 2РТ36П7ЭШ1-А

2РТ36П7ЭШ1-А представляет собой разъём (розетку) кабельную типа 2РТ из серии ШР. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Основное применение — коммутация цепей питания и сигнальных линий в составе приборов, работающих в жёстких условиях эксплуатации.

Конструкция соединителя рассчитана на использование с экранированным кабелем и обеспечивает герметичное сочленение, что позволяет применять его в промышленной и военной технике. Розетка кабельная монтируется на кабель и образует неразъёмное соединение с ответной частью посредством пайки.

Технические характеристики

Соединитель имеет 7 контактов с различными диаметрами, что позволяет коммутировать цепи с разной токовой нагрузкой в одном корпусе:

3 контакта диаметром 1,5 мм — ток до 10 А каждый, сопротивление контакта 2,5 мОм.
3 контакта диаметром 2,5 мм — ток до 25 А каждый, сопротивление контакта 1 мОм.
1 контакт диаметром 3,5 мм — ток до 50 А, сопротивление контакта 0,75 мОм.

Общая токовая нагрузка на соединитель достигает 155 А. Сопротивление изоляции составляет не менее 5000 МОм при испытательном напряжении 850 В. Материал контактов — серебро или никель. Тип исполнения — герметичный, для экранированного кабеля с прямым патрубком (ЭШ). Климатическое исполнение — УХЛ.

Условия эксплуатации

Рабочая температура разъёма 2РТ36П7ЭШ1-А составляет от минус 60 до плюс 60 градусов Цельсия. Для контактов с никелевым покрытием верхний предел температуры увеличивается до плюс 120 градусов Цельсия. Изделие выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Ресурс соединений-расоединений — 500 циклов. Минимальная наработка составляет 1000 часов.

Расшифровка обозначения и совместимость

Маркировка 2РТ36П7ЭШ1-А читается следующим образом:

2РТ — тип разъёма.
36 — размер корпуса.
П — прямой патрубок.
7 — число контактов.
ЭШ — экранированный кабель с уплотнением.
1-А — модификация.

Разъём применяется в приборах с пайкой и взаимозаменяем с аналогами серий ШР и 2РТ. Благодаря герметичному исполнению и стойкости к механическим нагрузкам изделие подходит для эксплуатации в жёстких условиях промышленной и военной техники.

Область применения

Розетка кабельная 2РТ36П7ЭШ1-А используется для подключения экранированных кабелей к блокам и приборам радиоэлектронной аппаратуры. Соединитель обеспечивает надёжную передачу электрической энергии и сигналов при воздействии вибрации, ударов и перепадов температуры. Типовые места установки — пульты управления, стойки, шкафы и выносные устройства, где требуется герметичное и экранированное соединение цепей переменного и постоянного тока.
