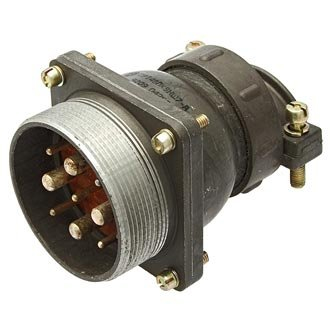

Назначение соединителя 2РТ36П7ЭГ1

Соединитель 2РТ36П7ЭГ1 представляет собой цилиндрический низкочастотный разъём, предназначенный для ручного соединения в объёмном монтаже. Изделие относится к серии 2РТ — семейству цилиндрических разъёмов, которые в зависимости от типоразмера могут иметь от 2 до 47 контактов. Данный экземпляр выполнен в типоразмере 36 и оснащён семью контактами, а его исполнение соответствует части соединителя «вилка».

Разъёмы этой серии применяются для коммутации электрических цепей в составе различных электротехнических и радиотехнических систем, где требуется надёжное ручное сочленение и последующая фиксация ответных частей. Исполнение с прямым патрубком в кабельной части упрощает подключение кабеля и укладку жгута при объёмном монтаже внутри приборов, блоков и пультов.

Конструктивные особенности и характеристики

Маркировка изделия несёт в себе основные сведения о его устройстве. Сочетание букв и цифр в обозначении 2РТ36П7ЭГ1 указывает на тип ряда, типоразмер, число контактов, вид патрубка и конструктивное исполнение. Ниже перечислены подтверждённые характеристики, соответствующие данному обозначению.

• Тип серии: 2РТ — цилиндрические низкочастотные соединители.
• Типоразмер: 36.
• Количество контактов: 7.
• Часть соединителя: вилка; буква «Г» в приборной части обозначает вилку, а сочетание «ЭГ» указывает на конструктивное исполнение.
• Вид патрубка: прямой (П) в кабельной части.
• Приемка: «5» — изделие относится к приёмке пятой категории.

Конструкция соединителей серии 2РТ предусматривает фиксацию сочленённого положения с помощью резьбы гайки и корпуса. Такой способ крепления обеспечивает устойчивость соединения при механических воздействиях и вибрации, а также предотвращает самопроизвольное разъединение частей разъёма. Корпус изделия выполнен из полимера и металла, что придаёт ему прочность и защищает внутренние элементы от внешних воздействий.

Контактная группа изготавливается, как правило, из серебра. Серебряное покрытие контактов обеспечивает хорошую проводимость и долговечность при эксплуатации, что важно для цепей с высокой токовой нагрузкой.

Электрические параметры применения

Разъёмы серии 2РТ рассчитаны на работу в цепях с токовой нагрузкой на один контакт до 200 ампер и напряжением до 700 вольт. Эти показатели делают их пригодными для использования в различных электрических системах, включая силовые и распределительные цепи, где требуется передача значительного тока через компактное сочленение.

Благодаря сочетанию механической прочности корпуса, надёжной резьбовой фиксации и качественных контактов, соединитель 2РТ36П7ЭГ1 подходит для применения в оборудовании, работающем в условиях повышенных требований к стабильности электрического контакта.

Применение и условия эксплуатации

Основная область применения соединителя 2РТ36П7ЭГ1 — объёмный монтаж, то есть соединение проводников внутри приборов и устройств, где требуется ручное сочленение вилки с ответной частью. Прямой патрубок в кабельной части облегчает ввод кабеля и его фиксацию, что особенно удобно при плотной компоновке элементов внутри корпуса.

Изделие может использоваться в составе электротехнических систем, рассчитанных на указанные токовые и вольтовые нагрузки, а также в цепях, где важна долговечность контактных соединений. Наличие приёмки «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.

При монтаже следует учитывать необходимость резьбовой фиксации гайкой и корпусом: это обеспечивает сохранность соединения при эксплуатационных нагрузках. Материалы корпуса — полимер и металл — рассчитаны на защиту от внешних воздействий в пределах, предусмотренных конструкцией серии 2РТ.
