Назначение

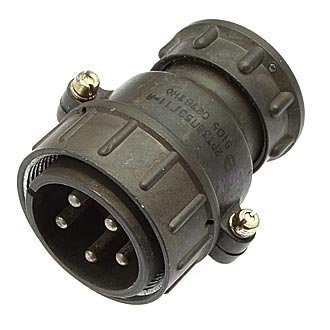

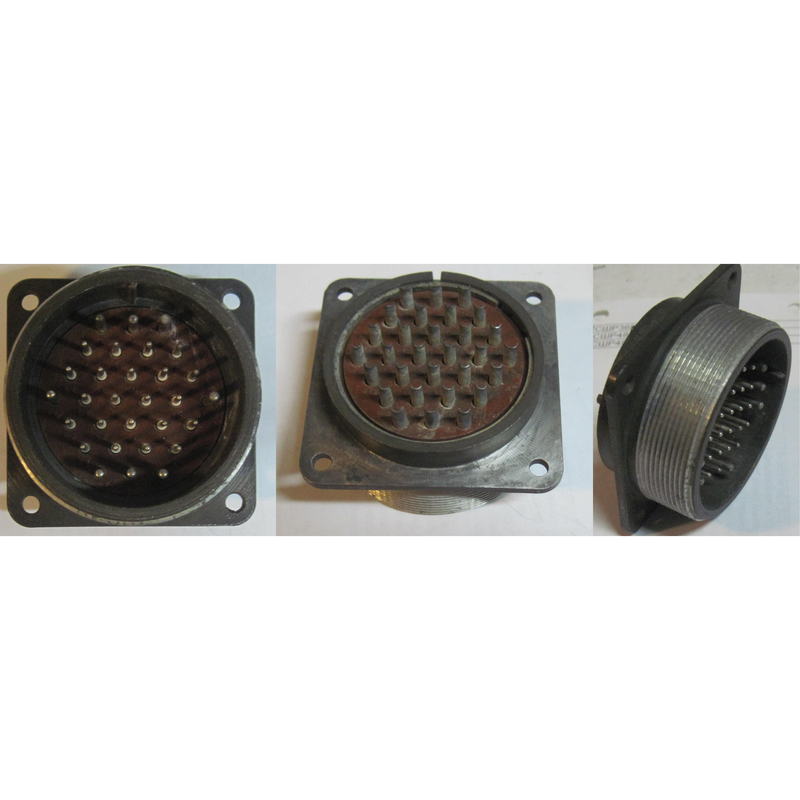

2РТ36П7ЭГ1-А — приборная розетка цилиндрического низкочастотного разъёма серии 2РТ общего назначения. Изделие предназначено для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Розетка подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги.

Приборная часть выполнена без патрубка, что позволяет устанавливать розетку непосредственно на корпус прибора. Сочленение с ответной частью резьбовое, монтаж электрических цепей выполняется пайкой.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия имеет буквенно-цифровую структуру, в которой закодированы основные параметры разъёма.

• 2РТ — тип разъёма, серия цилиндрических низкочастотных соединителей общего назначения;
• 36 — условный размер корпуса;
• П — приборная часть без патрубка;
• 7 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — розетка;
• 1 — сочетание контактов;
• А — модификация изделия.

Материал контактов — серебро или никель. Такое покрытие обеспечивает стабильный электрический контакт и устойчивость к окислению в процессе эксплуатации.

Рабочие токи на контакты

Токовая нагрузка распределена по контактам в зависимости от их диаметра.

1. Диаметр 1,5 мм — рабочий ток 10 А.
2. Диаметр 2,5 мм — рабочий ток 25 А.
3. Диаметр 3,5 мм — рабочий ток 50 А.

Условия эксплуатации

Климатическое исполнение изделия — УХЛ, то есть разъём рассчитан на работу в условиях умеренного и холодного климата. Конструкция выдерживает следующие механические воздействия:

• синусоидальная вибрация в диапазоне от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате;
• механические удары с ускорением до 10 000 метров на секунду в квадрате при одиночном воздействии;
• механические удары с ускорением до 1500 метров на секунду в квадрате при многократном воздействии;
• линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка изделия составляет 1000 часов. Срок хранения — не менее 20 лет, что подтверждает пригодность разъёма к длительному складскому содержанию без потери рабочих свойств.

Применение

2РТ36П7ЭГ1-А применяется в составе радиоэлектронной и радиотехнической аппаратуры для организации надёжного электрического соединения между блоками и узлами. Исполнение для экранированного кабеля позволяет использовать розетку в цепях, где требуется защита передаваемого сигнала от внешних помех.

Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость соединения к вибрационным и ударным нагрузкам. Розетка востребована в приборах, эксплуатируемых в умеренном и холодном климате, в том числе при наружной установке с защитой от пыли и влаги. Пайка контактов при монтаже даёт стабильное переходное сопротивление и долговечность соединения.

Ключевые особенности

• Условный размер корпуса 36, приборная часть без патрубка;
• Семь контактов с сочетанием 1;
• Рабочие токи 10 А, 25 А и 50 А в зависимости от диаметра контакта;
• Резьбовое сочленение и паечный монтаж;
• Исполнение для экранированного кабеля;
• Климатическое исполнение УХЛ;
• Стойкость к вибрации, ударам и линейному ускорению;
• Минимальная наработка 1000 часов, срок хранения не менее 20 лет;
• Контакты из серебра или никеля.
