Назначение соединителя

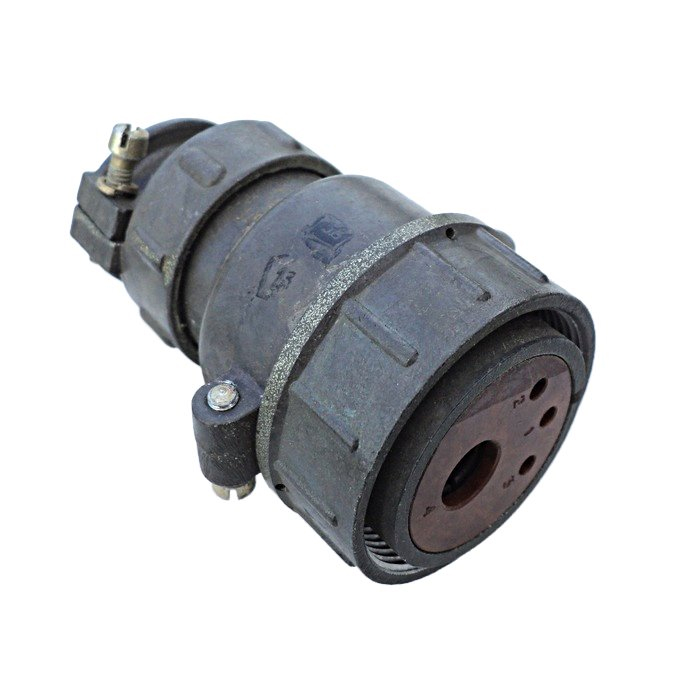

2РТ36П1НШ4-А «5» — это кабельная розетка разъёма серии 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории 2РТ3 и применяется там, где требуется надёжная коммутация ответственных цепей питания и сигнала внутри приборов, блоков и стоек, а также при подключении кабельных сборок к приборной части разъёма. Розетка монтируется на кабель и образует неразъёмное в рабочем состоянии, но разъединяемое при обслуживании соединение с ответной приборной частью.

Расшифровка обозначения

Маркировка изделия построена по стандартной логике серии 2РТ и читается следующим образом:

• 2РТ — тип соединителя;
• 36 — условный размер корпуса;
• П — конструктивное исполнение приборной части с прямым патрубком;
• 15 — количество контактов (в записи артикула это отражено как П1НШ4);
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — розетка;
• 4 — сочетание контактов;
• А — материал изолятора.

Индекс «5» в названии товара соответствует приёмке «5» и обозначает, что изделие прошло приёмочные испытания по соответствующей категории. Такая приёмка подтверждает пригодность соединителя для применения в аппаратуре, к которой предъявляются повышенные требования по надёжности.

Технические характеристики

Разъём имеет 15 контактов: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое сочетание позволяет одновременно коммутировать как сигнальные, так и силовые цепи в одном корпусе.

Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Максимальная токовая нагрузка составляет 10 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм, общая нагрузка — до 180 А. Амплитудное напряжение цепи — 850 В. Контакты покрыты никелем; при исполнении без буквы Н в обозначении применяется серебряное покрытие.

Условия эксплуатации

Соединитель негерметичный, климатическое исполнение УХЛ. Изделие работоспособно при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия и при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате.

Ресурс и наработка

Ресурс соединителя составляет 500 сочленений-расчленений, наработка — 1000 часов. Эти показатели определяют область применения розетки: она рассчитана на эксплуатацию в составе аппаратуры с периодическим обслуживанием, а не на интенсивную многократную коммутацию в течение смены.

Применение

Розетка 2РТ36П1НШ4-А «5» применяется для подключения кабельных линий к приборам и блокам радиоэлектронной и радиотехнической аппаратуры общего назначения. Благодаря сочетанию тринадцати контактов диаметром 1,5 мм и двух контактов диаметром 2,5 мм изделие подходит для разъёмов, в которых необходимо передавать и слаботочные сигналы, и питание повышенной мощности. Исполнение с гайкой патрубка для неэкранированного кабеля упрощает монтаж и обеспечивает механическое закрепление кабеля в корпусе розетки.

Приёмка «5» позволяет использовать соединитель в составе изделий, где предъявляются повышенные требования к качеству и стабильности параметров. Изделие поставляется без указания производителя и комплектации в предоставленных данных, поэтому конкретный состав поставки и страну производства следует уточнять отдельно.
