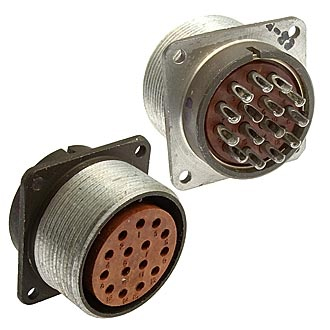

2РТ36П1НГ4-А «5»

Цена:

800 ₽

Технические характеристики

2РТ36П1НГ4-А

2РТ36П1НГ4-А — это розетка приборная без патрубка из серии разъёмов общего назначения 2РТ36, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она относится к негерметичным соединителям с климатическим исполнением УХЛ и обеспечивает надёжное соединение электрических цепей переменного и постоянного тока.

Основные характеристики

Рабочий ток на контакт зависит от диаметра: для контактов Ø1,5 мм — до 10 А, для Ø2,5 мм — до 25 А, а максимальное рабочее напряжение постоянного тока — не более 700 В. Сопротивление контактов минимально (не более 2,5–5 мОм в зависимости от размера), сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции достигает 1850–2300 В. Емкость между контактами не превышает 6 пФ, усилие расчленения — до 196,2 Н.

Условия эксплуатации

Соединитель выдерживает диапазон температур от -60°C до +250°C, повышенную влажность до 98% при +35°C, а также пониженное давление до 1,3·10^{-4} Па. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 490 м/с²), механическим ударам (до 5000 м/с²) и воздействиям вроде соляного тумана, озона или плесневых грибов.

Надёжность

Минимальная наработка — 1000 часов, количество циклов сочленения-расчленения — до 500. Конструкция с материалом контактов из серебра или никеля обеспечивает долговечность в苛ных условиях.

Описание

Назначение

2РТ36П1НГ4-А «5» — это розетка приборная без патрубка из серии разъёмов общего назначения 2РТ36. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре и обеспечивает надёжное соединение электрических цепей переменного и постоянного тока.

Розетка относится к негерметичным соединителям с климатическим исполнением УХЛ. Приемка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в установленном порядке и допущено к применению в аппаратуре соответствующего класса.

Подтверждённые особенности

Электрические параметры розетки определяются типом применяемых контактов. Рабочий ток на контакт зависит от диаметра: для контактов диаметром 1,5 мм — до 10 А, для контактов диаметром 2,5 мм — до 25 А. Максимальное рабочее напряжение постоянного тока — не более 700 В.

Сопротивление контактов — не более 2,5–5 мОм в зависимости от размера контакта.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — 1850–2300 В.
Емкость между контактами — не более 6 пФ.
Усилие расчленения — до 196,2 Н.
Материал контактов — серебро или никель.

Конструкция розетки не имеет патрубка, что учитывается при монтаже в составе аппаратуры. Серия 2РТ36 относится к соединителям общего назначения.

Условия эксплуатации

Соединитель выдерживает диапазон температур от минус 60 градусов Цельсия до плюс 250 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Изделие устойчиво к следующим воздействиям:

синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
механические удары с ускорением до 5000 метров на секунду в квадрате;
соляной туман, озон, плесневые грибы.

Надёжность и применение

Минимальная наработка розетки составляет 1000 часов. Количество циклов сочленения-расчленения — до 500. Применение контактов из серебра или никеля обеспечивает долговечность в указанных условиях эксплуатации.

Розетка 2РТ36П1НГ4-А «5» применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется соединение электрических цепей переменного и постоянного тока с указанными параметрами. Климатическое исполнение УХЛ и широкий температурный диапазон позволяют использовать изделие в составе аппаратуры, работающей в сложных условиях.

Артикул изделия — 4657. Категория — 2РТ3. Производитель в предоставленных данных не указан. Комплектация, гарантия, страна производства и сертификаты в предоставленных данных не указаны.
