Назначение

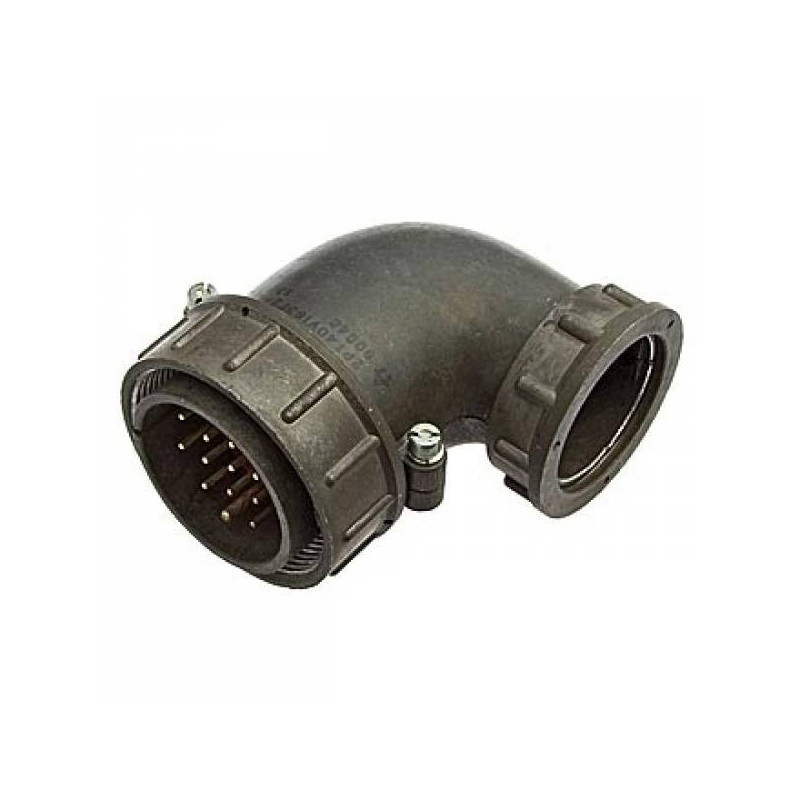

2РТ36П1НГ4 «5» — кабельная розетка из серии цилиндрических разъёмов 2РТ, предназначенная для надёжного соединения электрических цепей в жёстких условиях эксплуатации. Изделие применяется в приборах и системах, где требуется высокая теплостойкость, а также защита от пыли и брызг. Разъём обеспечивает стабильную передачу электрического сигнала и питания между соединяемыми блоками и может использоваться как в составе стационарной аппаратуры, так и в составе кабельных сборок.

Кабельное исполнение розетки означает, что она монтируется на оконечности кабеля и образует неразъёмное с ним соединение, а сочленение с ответной частью выполняется по резьбовому механизму. Такое решение удобно там, где требуется быстрая стыковка и последующая фиксация соединения без применения дополнительного крепежа.

Основные характеристики

Разъём имеет условный размер корпуса 36, что определяет его габариты для установки в стандартные панели и стыковки с ответными частями соответствующего типоразмера. Токовая нагрузка на одиночный контакт достигает от 5 до 10 ампер в зависимости от диаметра контакта — 1 миллиметр или 1,5 миллиметра. Суммарная нагрузка на соединитель достигает 100 ампер.

Максимальное рабочее напряжение составляет от 560 до 700 вольт. Сопротивление контактов — не более 5 миллиом, что обеспечивает малое падение напряжения и снижение нагрева в зоне контактного соединения.

Условия эксплуатации

Температурный диапазон работы — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 250 градусов Цельсия. Всеклиматическое исполнение обеспечивает работу в экстремальных средах, включая пониженное давление и агрессивные факторы, такие как соль и плесень.

• Вибрация — до 5000 герц с ускорением 490 метров на секунду в квадрате.
• Механические удары — до 5000 метров на секунду в квадрате.
• Повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.

Конструктивные особенности

Сочленение выполнено резьбовым, с одношпоночной поляризацией для точного подключения и исключения неверной стыковки. Ресурс по количеству циклов соединений и расчленений составляет 500 циклов. Наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Материал контактов — часто серебро или золото, что обеспечивает низкое переходное сопротивление и надёжность работы соединения на протяжении всего срока службы.

Применение

Розетка применяется в приборах и системах, эксплуатируемых в жёстких условиях: при широком диапазоне температур, интенсивной вибрации, ударных нагрузках и повышенной влажности. Благодаря всеклиматическому исполнению изделие подходит для работы в средах с пониженным давлением и воздействием агрессивных факторов.

Категория 2РТ3 объединяет изделия данной серии, а исполнение с приёмкой «5» подтверждает соответствие установленным требованиям качества для применения в ответственных изделиях.

Ключевые параметры

1. Условный размер корпуса — 36.
2. Ток на одиночный контакт — от 5 до 10 ампер в зависимости от диаметра контакта 1 миллиметр или 1,5 миллиметра.
3. Суммарная нагрузка на соединитель — до 100 ампер.
4. Максимальное рабочее напряжение — от 560 до 700 вольт.
5. Сопротивление контактов — не более 5 миллиом.
6. Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия, кратковременно до плюс 250 градусов Цельсия.
7. Циклов соединений и расчленений — 500.
8. Наработка — не менее 1000 часов, срок сохраняемости — 15 лет.
