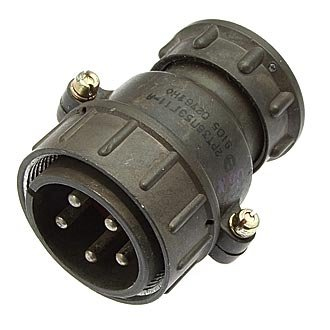

Назначение соединителя 2РТ36П1Э-А

2РТ36П1Э-А представляет собой приборную розетку общего назначения из серии 2РТ36, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Это негерметичное соединительное устройство с резьбовым соединением и одношпоночной поляризацией корпусов, рассчитанное на работу в электрических цепях постоянного и переменного тока.

Изделие относится к категории 2РТ3 и предназначено для внутреннего монтажа в аппаратуре. Приборная розетка обеспечивает электрическое соединение цепей при помощи резьбового крепления, а одношпоночная поляризация корпусов исключает неправильное сочленение ответных частей.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к серии 2РТ36 и её исполнениям. Рабочий ток достигает 50 А, а максимальное напряжение постоянного тока — до 700 В.

• Рабочий ток: до 50 А.
• Максимальное напряжение постоянного тока: до 700 В.
• Синусоидальная вибрация: диапазон от 1 до 5000 Гц с ускорением до 490 м/с².
• Механические удары: многократные до 1000 м/с², одиночные до 5000 м/с².
• Акустический шум: до 170 дБ.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия.
• Влажность: до 98 процентов.
• Электрическая прочность изоляции: от 1850 В до 2300 В в зависимости от условий.
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: до 500.
• Срок сохраняемости: 15 лет.

Расшифровка условного обозначения

В условном обозначении 2РТ36П1Э-А отдельные знаки несут следующую информацию:

1. 2РТ — тип соединителя (приборный разъём).
2. 36 — условный размер корпуса.
3. П1 — конструктивное исполнение приборной части.
4. Э — модификация, возможно, с улучшенной изоляцией.
5. Г — розетка (для обозначения 2РТ36П1ЭГ11-А).
6. 11 — комбинация контактов с диаметрами 1 и 1,5 мм.
7. А — всеклиматическое исполнение.

В данном товаре указана приемка «5» и год 2011. Сведения о производителе в предоставленных данных не указаны.

Условия применения и стойкость к внешним воздействиям

Соединитель подходит для внутреннего монтажа в аппаратуре и устойчив к воздействию влажного тепла, инея, соляного тумана, озона и плесневых грибов. Устройство работоспособно в условиях пониженного и повышенного давления, а также при указанных выше вибрационных, ударных и акустических нагрузках.

Благодаря всеклиматическому исполнению и широкому температурному диапазону розетка применима в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное резьбовое соединение цепей постоянного и переменного тока. Комбинация контактов с диаметрами 1 и 1,5 мм определяет область использования изделия в цепях соответствующего сечения.

Краткие сведения о товаре

• Название: 2РТ36П1Э-А «5».
• Артикул: 4659.
• Категория: 2РТ3.
• Приемка: «5».
• Год: 2011.
• Производитель: не указано.
