Назначение и общее описание

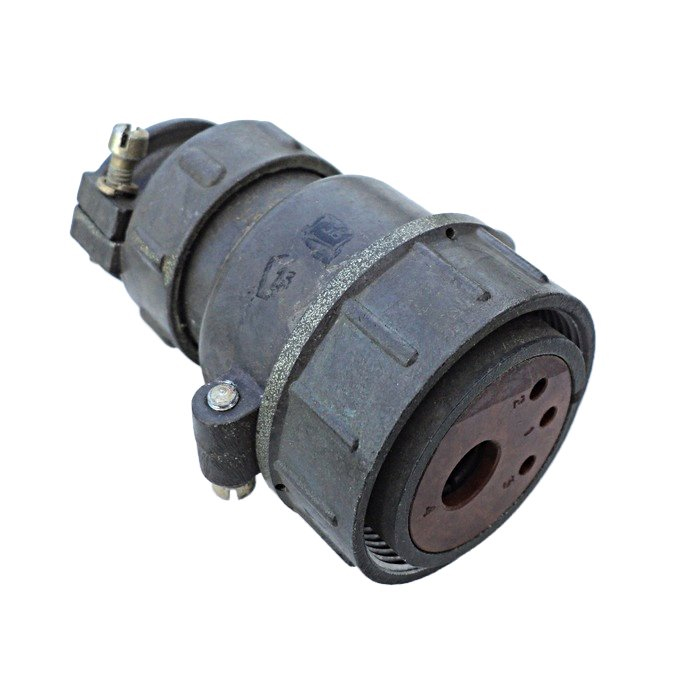

2РТ36П15НШ4-А — кабельная розетка, относящаяся к классу низкочастотных цилиндрических соединителей типа 2РТ. Изделие предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре общего назначения и служит для подключения неэкранированного кабеля.

Конструктивно розетка выполнена с прямым патрубком и гайкой. Прямой патрубок обеспечивает удобный ввод кабеля в корпус соединителя, а гайка используется для крепления и фиксации ответной части, что важно при эксплуатации в условиях вибрации и механических нагрузок.

Розетка 2РТ36П15НШ4-А является частью серии 2РТ3 и выпускается в корпусе условного размера 36. Она может применяться как в составе комплектных устройств, так и при монтаже кабельных сборок, где требуется надёжное разъёмное соединение с большим числом контактов.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме, принятой для соединителей типа 2РТ, и содержит полную информацию о конструкции и назначении розетки.

• 2РТ — тип соединителя.
• 36 — условный размер корпуса.
• П — прямой патрубок.
• 15 — общее количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка (в отличие от вилки).
• 4 — сочетание контактов.
• А — обозначение материала изолятора.

Таким образом, обозначение 2РТ36П15НШ4-А однозначно указывает на то, что перед нами розетка с прямым патрубком, рассчитанная на пятнадцать контактов и предназначенная для работы с неэкранированным кабелем.

Технические характеристики

Основные электрические и эксплуатационные параметры розетки 2РТ36П15НШ4-А определяются характеристиками её контактной системы, которая включает контакты двух типоразмеров.

Контактная система

• Диаметры контактов — 1,5 мм и 2,5 мм.
• Количество контактов диаметром 1,5 мм — 13.
• Количество контактов диаметром 2,5 мм — 2.
• Покрытие контактов — серебро.
• Рабочий ток на контакт диаметром 1,5 мм — до 10 А.
• Рабочий ток на контакт диаметром 2,5 мм — до 25 А.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — 1 мОм.

Электрическая прочность и надёжность

Максимальное рабочее напряжение постоянного тока для данной розетки составляет не более 700 В. Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях, что обеспечивает безопасную работу соединителя при указанных напряжениях.

Ресурс соединения по количеству сочленений-расчленений достигает 500 циклов. Это значение характеризует механическую износостойкость контактной пары и позволяет использовать розетку в аппаратуре, которая предполагает периодическое подключение и отключение кабеля.

Применение и особенности эксплуатации

Розетка 2РТ36П15НШ4-А востребована в радиоэлектронной и радиотехнической аппаратуре общего назначения. Сочетание тринадцати контактов диаметром 1,5 мм и двух контактов диаметром 2,5 мм позволяет одновременно передавать как сигнальные цепи, так и цепи питания с повышенным током. Такое распределение делает соединитель удобным для многожильных кабельных сборок.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического контакта. Наличие прямого патрубка и гайки упрощает монтаж неэкранированного кабеля и повышает надёжность механического соединения.

При подборе ответной части и кабеля следует учитывать диаметры контактов, допустимый рабочий ток на контакт и максимальное рабочее напряжение. Изделие рассчитано на эксплуатацию в составе аппаратуры общего назначения, поэтому перед применением в специфических условиях рекомендуется свериться с требованиями конкретного проекта. Артикул товара — 4650, категория — 2РТ3.
