Назначение соединителя 2РТ36П15ЭШ4-А

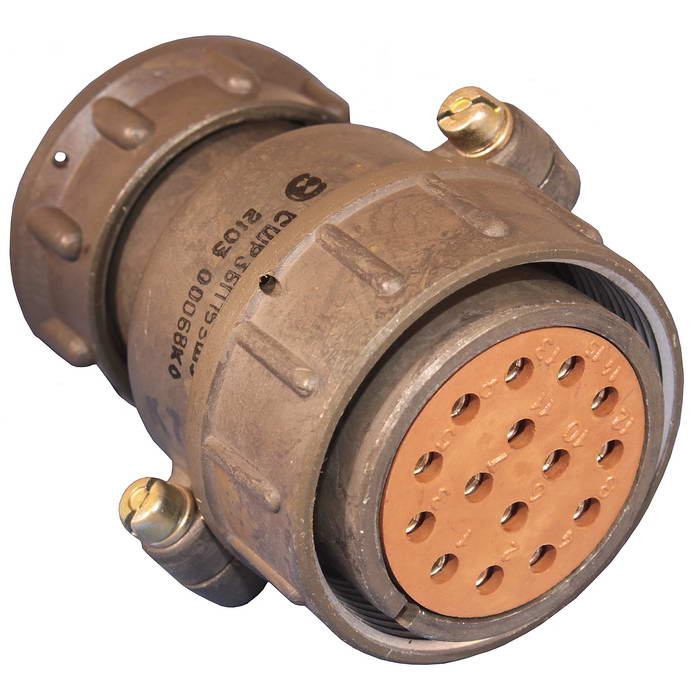

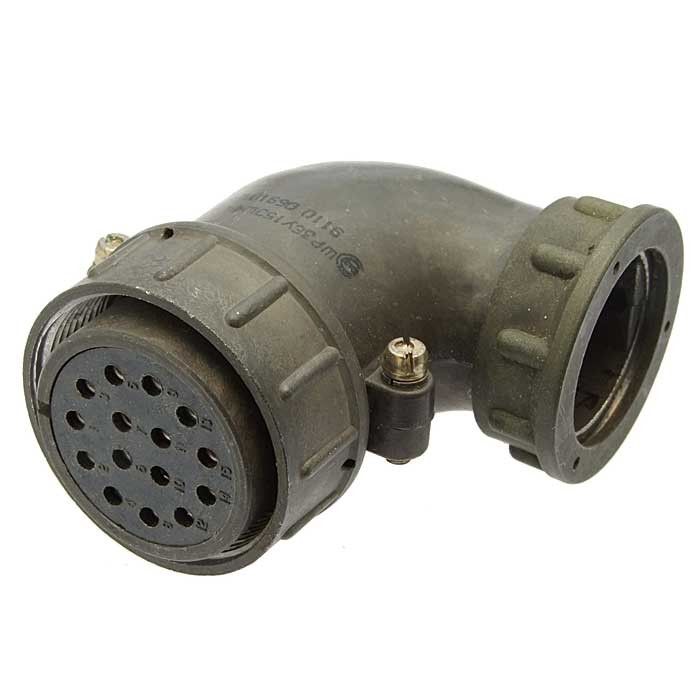

Кабельная розетка 2РТ36П15ЭШ4-А относится к соединителям общего назначения серии 2РТ негерметичного типа. Изделие предназначено для электрического и механического соединения кабельных линий в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется в составе разъёмных соединений совместно с ответными вилками соответствующего типоразмера и служит для коммутации цепей питания и сигнальных цепей.

Допускается эксплуатация как внутри помещений, так и на открытом воздухе, но только при условии защиты от пыли и влаги. Это означает, что при наружной установке соединитель необходимо размещать в защитных кожухах, боксах или иных укрытиях, исключающих прямое воздействие осадков и пыли.

Подтверждённые технические особенности

Конструкция соединителя включает резьбовое соединение частей корпуса и монтаж контактов методом пайки. Ниже перечислены характеристики, заявленные для изделий данной серии.

• Тип соединителя: 2РТ, разъёмы негерметичного исполнения.
• Размер корпуса: 36.
• Количество контактов: 15, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Материал контактов: серебро, в отдельных случаях возможно применение никеля.
• Рабочий ток: для контактов диаметром 1,5 мм — до 10 А, для контактов диаметром 2,5 мм — до 25 А.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Количество циклов соединений: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Срок службы: не менее 20 лет.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного повышения температуры до плюс 180 градусов Цельсия.
• Габаритные размеры розетки: ориентировочно 56,1 на 45,5 на 64,1 мм.
• Приемка: «5».

Применение и условия эксплуатации

Розетка 2РТ36П15ЭШ4-А востребована там, где требуется разъёмное соединение многожильного кабеля с большим числом цепей. Благодаря сочетанию тринадцати контактов диаметром 1,5 мм и двух усиленных контактов диаметром 2,5 мм изделие позволяет одновременно коммутировать сигнальные цепи и цепи с повышенным током нагрузки. Это делает его удобным для аппаратуры, в которой силовые и управляющие линии объединены в одном кабеле.

Устойчивость к вибрации и механическим ударам расширяет область применения: соединитель подходит для работы в сложных условиях, включая подвижные и вибрирующие объекты. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия с кратковременным нагревом до плюс 180 градусов Цельсия допускает использование как в неотапливаемых помещениях, так и в аппаратуре, подверженной нагреву при работе.

Монтаж выполняется пайкой, что предъявляет требования к подготовке проводников и качеству паяного соединения. Резьбовое крепление обеспечивает механическую фиксацию сочленённых частей и предотвращает самопроизвольное расхождение соединения при нагрузках.

Порядок подбора и эксплуатации

1. Убедиться, что ответная часть имеет тот же размер корпуса 36 и тип 2РТ.
2. Проверить соответствие числа и диаметров контактов коммутируемым цепям.
3. Учесть токовые ограничения: до 10 А на контактах диаметром 1,5 мм и до 25 А на контактах диаметром 2,5 мм.
4. При наружной установке предусмотреть защиту от пыли и влаги, поскольку исполнение негерметичное.
5. Соблюдать предельное рабочее напряжение до 700 В.
6. Учитывать ограниченный ресурс: до 500 циклов соединений и минимальную наработку не менее 1000 часов.

Соблюдение перечисленных условий обеспечивает заявленный срок службы не менее 20 лет и стабильные характеристики сопротивления изоляции не менее 1000 МОм в нормальных климатических условиях.
