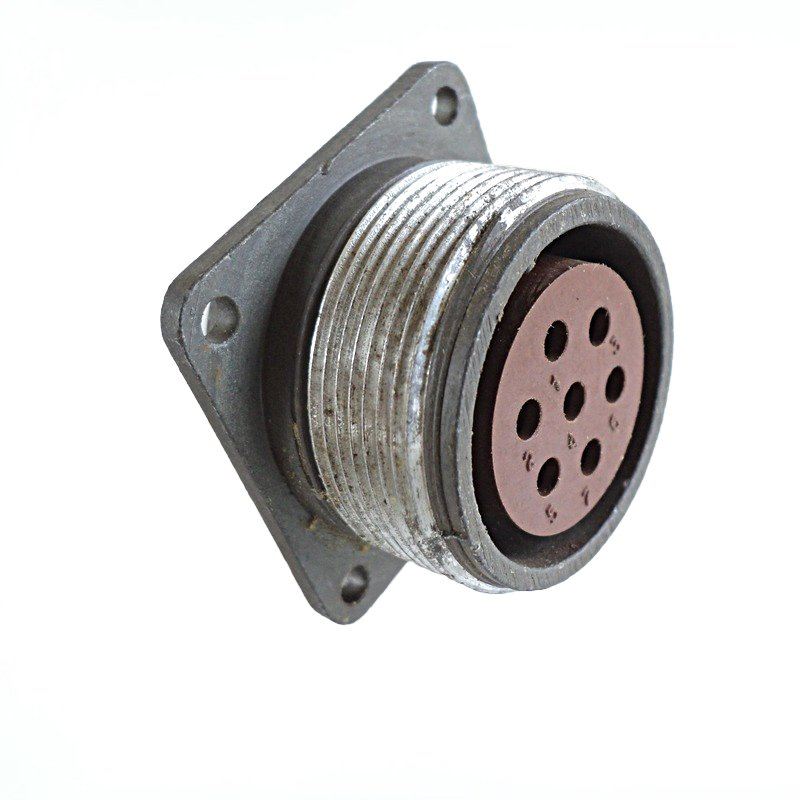

2РТ28П7ЭГ9-А — это приборная розетка из серии цилиндрических низкочастотных соединителей 2РТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные сведения

• Тип: розетка приборная, без патрубка.

• Серия: 2РТ, теплостойкие цилиндрические соединители нормальных габаритов.

• Размер корпуса: 28.

• Количество контактов: 7.

• Контактный набор: 9, то есть контакты диаметром 2,5 мм.

• Вид контактов: гнездо.

Электрические параметры

• Рабочее напряжение: до 700 В.

• Рабочий ток: до 25 А.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: 5000 МОм.

Конструкция

• Обозначение с буквой ЭГ обычно указывает на исполнение с экранированным кабельным узлом и контактной частью типа «гнездо».

• Для этой серии характерно резьбовое сочленение.

• Корпус у подобных исполнений выполняется из алюминиевого сплава, изолятор — из карболита.

• Изделие относится к разъемам с объемным монтажом.

Условия работы

• Диапазон рабочих температур: от -60 до +100 °C.

• Климатическое исполнение: УХЛ.

• Ресурс: около 500 циклов.

Что важно при подборе

• Нужно сверять именно полное обозначение, потому что у серии 2РТ похожие позиции отличаются исполнением патрубка, типом кабеля и сочетанием контактов.

• Для монтажа важно соответствие ответной части по размеру корпуса 28, числу контактов 7 и набору 9.

• В обозначении иногда встречаются близкие варианты, поэтому полезно проверять фактическую маркировку на изделии и технические требования по ТУ.
