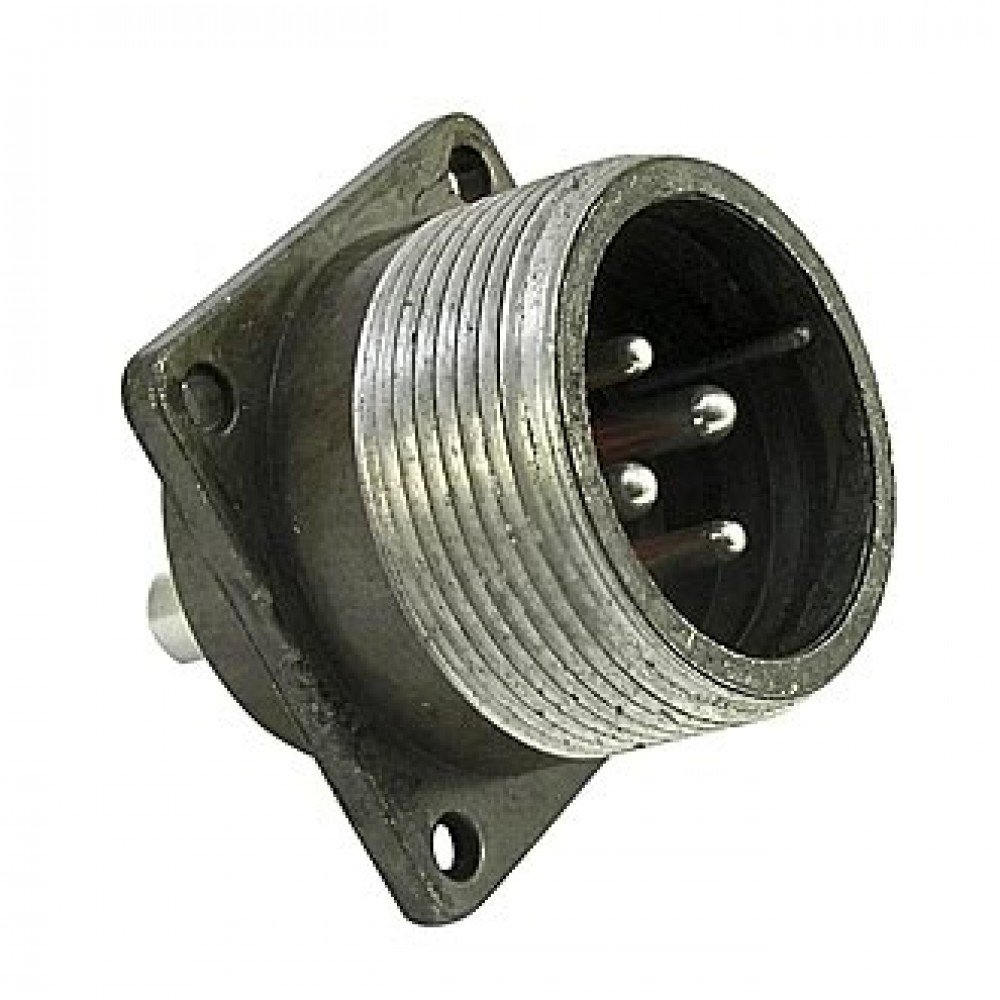

2РТ28П4ЭШ5-А — это блочная фланцевая вилка из серии 2РТ/ШР28, рассчитанная на 4 контакта и условный размер корпуса 28. Обычно такие разъёмы применяют в низкочастотных электрических цепях, где важны надёжное резьбовое сочленение, сравнительно высокий ток и стойкость к вибрациям.

Расшифровка обозначения

• 2РТ — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• П — приборная/блочная часть.

• 4 — число контактов.

• Э — исполнение для экранированного кабеля.

• Ш — вилка.

• 5 — сочетание контактов: два контакта Ø2,5 мм и два контакта Ø3,5 мм.

Основные характеристики

• Количество контактов: 4.

• Диаметры контактов: 2,5 мм и 3,5 мм.

• Номинальное напряжение: 400 В; у некоторых источников для этой группы указывается рабочее напряжение до 850 В амплитудно.

• Ток на контакт: до 25–35 А для контакта 2,5 мм и до 50 А для контакта 3,5 мм, в зависимости от исполнения и источника.

• Диапазон рабочих температур: примерно от -55...+70 °C или от -60...+60 °C, в зависимости от исполнения.

• Сопротивление изоляции: не менее 500 МОм, а у некоторых поставщиков для серии указывается 5000 МОм.

• Количество циклов сочленения: не менее 500.

Конструкция и применение

Это резьбовой цилиндрический разъём, где соединение обеспечивается накидной гайкой, поэтому он хорошо подходит для оборудования, где важны механическая прочность и устойчивость к случайному разъединению. Контакты обычно выполняются из меди с серебряным покрытием, а для некоторых вариантов встречается никелевое покрытие. Серия применяется в промышленной и приборной аппаратуре, а также в цепях общего назначения, где требуется надёжный соединитель с умеренно высокой токовой нагрузкой.

Что важно учитывать

При подборе нужно сверять именно исполнение по обозначению, потому что параметры могут отличаться у приборной и кабельной части, а также у вариантов для экранированного и неэкранированного кабеля. Ещё стоит смотреть на диаметр и комбинацию контактов, потому что 2,5 мм и 3,5 мм имеют разные допустимые токи и сопротивление контакта. Для практического применения важно проверить совместимость ответной части по серии и исполнению, а не только по размеру корпуса.
