Назначение и общее описание

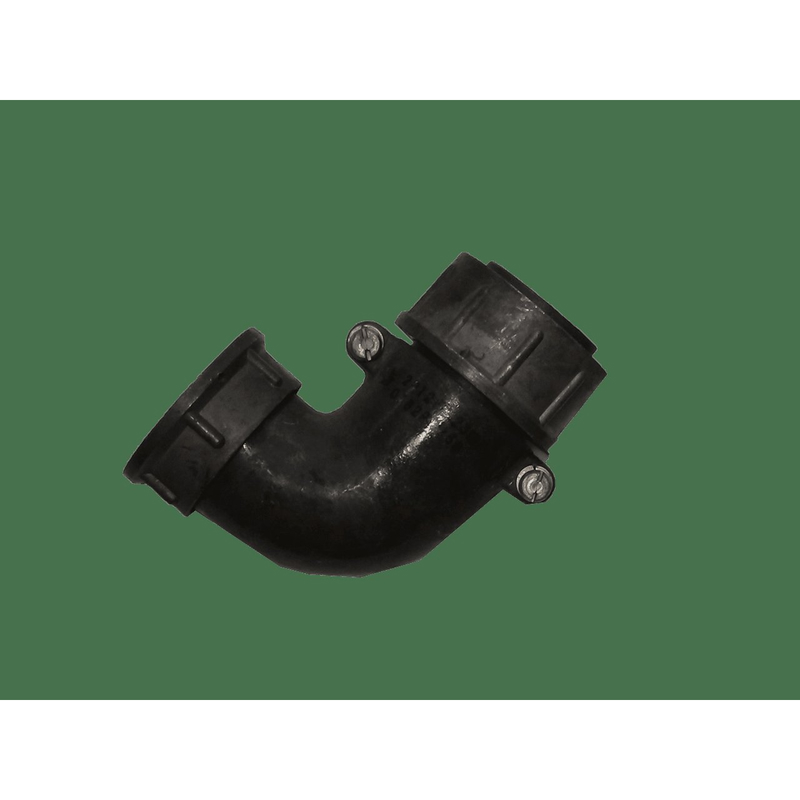

2РТ28У7НГ9А — это круглый многоштырьковый электрический разъём серии 2РТ, выполненный в виде кабельной вилки с угловым патрубком. Изделие оснащено семью силовыми контактами диаметром около 2,5 мм и рассчитано на работу со значительными токами в жёстких условиях эксплуатации. Разъём предназначен для применения в радиоэлектронной, радиотехнической и аппаратуре общего назначения в качестве силового или сигнального соединителя.

Конструкция с угловым кабельным патрубком обеспечивает вывод кабеля под углом 90 градусов относительно оси сочленения. Это позволяет рационально организовать монтаж в условиях ограниченного пространства, когда прямой вывод кабеля неудобен или невозможен. Резьбовое сочленение гарантирует надёжную фиксацию ответных частей и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Расшифровка обозначения

Маркировка 2РТ28У7НГ9А содержит полную информацию о конструктивных особенностях разъёма. Каждый символ обозначения имеет строго определённое значение, что позволяет однозначно идентифицировать изделие и подобрать совместимую ответную часть.

• 2РТ — тип разъёма: круглый, с резьбовым сочленением, серия 2РТ.
• 28 — условный размер корпуса, определяющий габаритный размер по серии.
• У — исполнение с угловым кабельным патрубком, вывод кабеля под 90 градусов.
• 7 — количество контактов: 7 штук.
• Н — гайка или патрубок под неэкранированный кабель.
• Г9 — код сочетания, шага и группы контактов, а также конструктивного исполнения.
• А — вариант покрытия контактов и исполнения по техническим условиям, для данной серии обычно соответствует благородному покрытию.

Электрические параметры

Разъём 2РТ28У7НГ9А обладает высокими электрическими характеристиками, позволяющими использовать его в силовых цепях с большими токами. Контакты диаметром около 2,5 мм обеспечивают стабильное соединение с минимальным переходным сопротивлением.

• Количество контактов: 7 штук, диаметр контакта около 2,5 мм.
• Номинальный рабочий ток на один контакт: порядка 25–35 А.
• Суммарный ток по всем контактам: до 175 А при соблюдении режима эксплуатации.
• Рабочее напряжение цепи (амплитудное значение): до 850 В.
• Сопротивление одного контакта: не более 1 мОм.
• Сопротивление изоляции при нормальных условиях: не менее 5000 МОм.

Механические и эксплуатационные характеристики

Изделие рассчитано на длительную эксплуатацию в условиях повышенных механических нагрузок. Конструкция разъёма обеспечивает устойчивость к вибрационным и ударным воздействиям, что подтверждается типовыми показателями для серии 2РТ28.

• Тип разъёма: негерметичный, климатическое исполнение УХЛ или близкое в зависимости от конкретных технических условий.
• Ресурс сочленений и расчленений: порядка 500 циклов.
• Минимальная наработка: около 1000 часов.
• Вибрационная устойчивость: синусоидальная вибрация в диапазоне 1–5000 Гц, ускорение примерно до 300 м в секунду за секунду (около 30 g).
• Ударная прочность: одиночное действие до 5000 м в секунду за секунду (около 500 g), многократное воздействие — до 350 м в секунду за секунду (около 35 g) для близких типоразмеров.

Совместимость и применение

Вилка 2РТ28У7НГ9А сочленяется с соответствующей приборной розеткой серии 2РТ или 2РТТ того же типоразмера и с той же кодировкой контактов, например с ответной частью 2РТТ28 с индексом 7Г9. При подборе ответного разъёма необходимо учитывать совпадение условного размера корпуса, количества контактов и кода сочетания контактов.

Изделие применяется в составе радиоэлектронного оборудования, радиотехнических систем и аппаратуры общего назначения. Угловой вывод кабеля делает разъём особенно удобным для монтажа в стойках, блоках и корпусах с ограниченным внутренним пространством, где требуется отвод кабеля вдоль поверхности или в сторону от оси соединения. Повышенная вибро- и ударопрочность, а также значительный допустимый ток на контакт позволяют использовать разъём в ответственных узлах, подверженных механическим воздействиям.
