Назначение и область применения

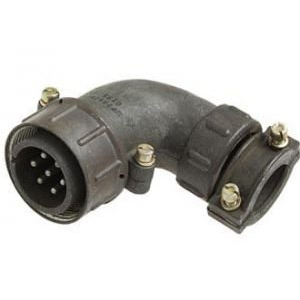

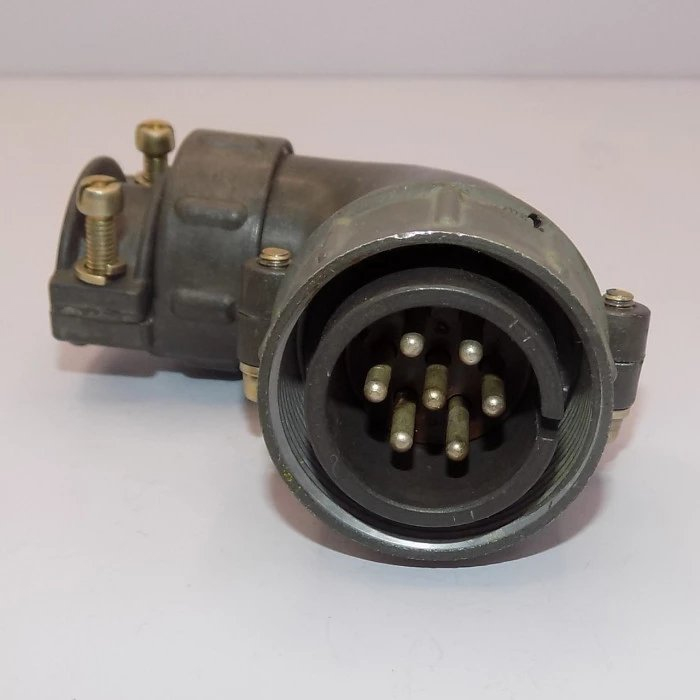

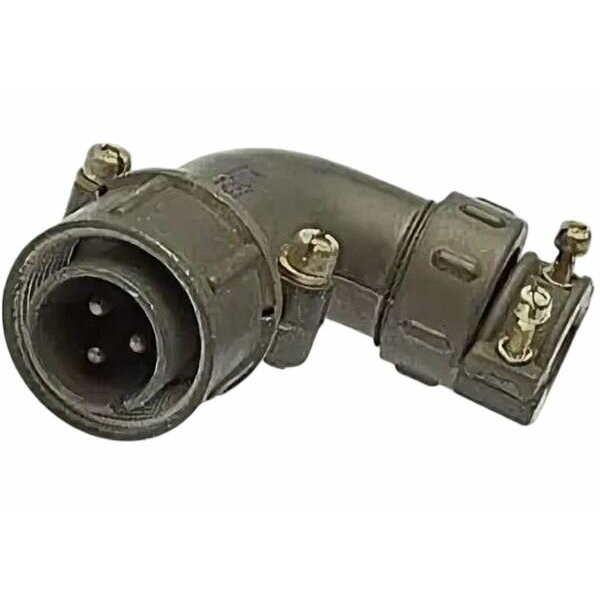

Кабельная вилка 2РТ28У7НГ9-А представляет собой цилиндрический электрический соединитель, предназначенный для коммутации цепей в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Устройство применяется для разъёмного соединения экранированных и неэкранированных кабелей с ответными кабельными или приборными розетками серии 2РТ. Угловое конструктивное исполнение патрубка (обозначение «У») позволяет отводить кабель под углом к оси сочленения, что особенно востребовано при монтаже в ограниченном пространстве, в стойках, блоках и корпусах с плотной компоновкой.

Соединитель рассчитан на работу в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических цепей. Вилка обеспечивает передачу сигналов управления, питания и измерительных цепей при соблюдении заявленных электрических параметров. Применение изделия целесообразно в аппаратуре, построенной на цилиндрических разъёмах типоразмера 28 с семью контактами.

Конструктивные особенности и электрические параметры

Изделие относится к типу соединителей 2РТ с цилиндрической формой корпуса. Типоразмер корпуса — 28. Конструктивное исполнение патрубка — угловое, что отражено буквой «У» в условном обозначении. Количество контактов — 7. Вид гайки патрубка — Н, что указывает на предназначение для неэкранированного кабеля. Вид контактов — Г, вилка (штыревая часть). Обозначение сочетания контактов — 9, что соответствует семи контактам диаметром 2,5 мм.

Основные электрические характеристики изделия подтверждены следующими значениями:

• рабочий ток — до 25 А;
• максимальное рабочее напряжение постоянного тока — не более 700 В;
• количество контактов — 7;
• диаметр контактов — 2,5 мм;
• тип кабеля — неэкранированный.

Указанные параметры определяют применимость вилки в силовых и сигнальных цепях с умеренными токовыми нагрузками. Контакты диаметром 2,5 мм обеспечивают достаточную площадь сопряжения для стабильного прохождения тока до 25 А на каждый контакт при соблюдении условий эксплуатации. Максимальное рабочее напряжение постоянного тока до 700 В допускает использование соединителя в цепях с повышенным напряжением относительно низковольтных сигнальных линий.

Монтаж и совместимость

Вилка 2РТ28У7НГ9-А монтируется на кабель методом пайки или обжима контактов в соответствии с принятой технологией для соединителей серии 2РТ. Угловой патрубок упрощает прокладку кабеля вдоль поверхности монтажной панели или корпуса, снижая механическую нагрузку на место ввода кабеля. Гайка патрубка типа Н ориентирована на подключение неэкранированного кабеля, что определяет выбор кабельной продукции без оплётки или фольгированного экрана.

Совместимость обеспечивается с ответными частями серии 2РТ типоразмера 28 с семью контактами и соответствующим сочетанием контактов. При подборе ответной розетки необходимо учитывать вид контактов (розетка) и конструктивное исполнение патрубка, а для корректной стыковки — идентичность сочетания контактов по диаметру и количеству.

Приёмка и маркировка

Изделие имеет приёмку «5», что подтверждает проведение приёмо-сдаточных испытаний на соответствие установленным требованиям. Маркировка на корпусе содержит условное обозначение 2РТ28У7НГ9-А, позволяющее однозначно идентифицировать тип, типоразмер, конструктивное исполнение, вид гайки, вид контактов и сочетание контактов. Артикул изделия — 4521.

Кабельная вилка 2РТ28У7НГ9-А является компонентом для профессионального применения при сборке, ремонте и модернизации радиоэлектронной аппаратуры. Стабильные электрические характеристики, угловое исполнение и рассчитанная на многократное сочленение конструкция делают её пригодной для использования в стационарных установках, испытательных стендах и оборудовании связи, где предъявляются требования к надёжности разъёмных соединений.
