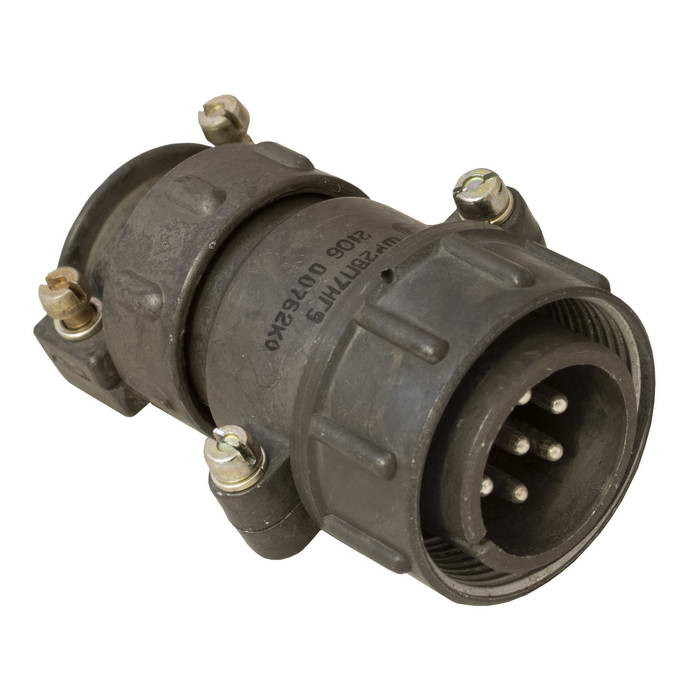

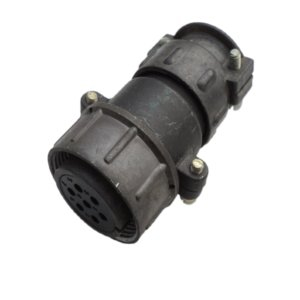

2РТ28У7НГ9-АН — это кабельная вилка низкочастотного цилиндрического соединителя серии 2РТ, предназначенная для надежного электрического соединения в различных аппаратах.​

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 28 — условный размер корпуса, У — угловой патрубок приборной части, 7 — количество контактов, НГ — гайка для неэкранированного кабеля и вилочные контакты, 9 — сочетание семи контактов диаметром 2,5 мм, А — материал изолятора, Н — покрытие контактов никелем.

Технические характеристики

Соединитель имеет 7 контактов диаметром 2,5 мм с сопротивлением не более 1 мОм и максимальной токовой нагрузкой до 35 А на контакт (общая — до 175 А).​
Он рассчитан на амплитудное напряжение до 850 В, частоту до 3 МГц, работает в диапазоне температур от -60°C до +60°C и устойчив к вибрациям (1–5000 Гц, до 30 g), ударам (до 500 g) и низкому давлению (1,3×10⁻⁴ Па). +1
Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов, климатическое исполнение УХЛ (негерметичный).​

Применение

Такие разъемы используются в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока, включая условия повышенной влажности, вибраций и экстремальных температур.
