Назначение изделия

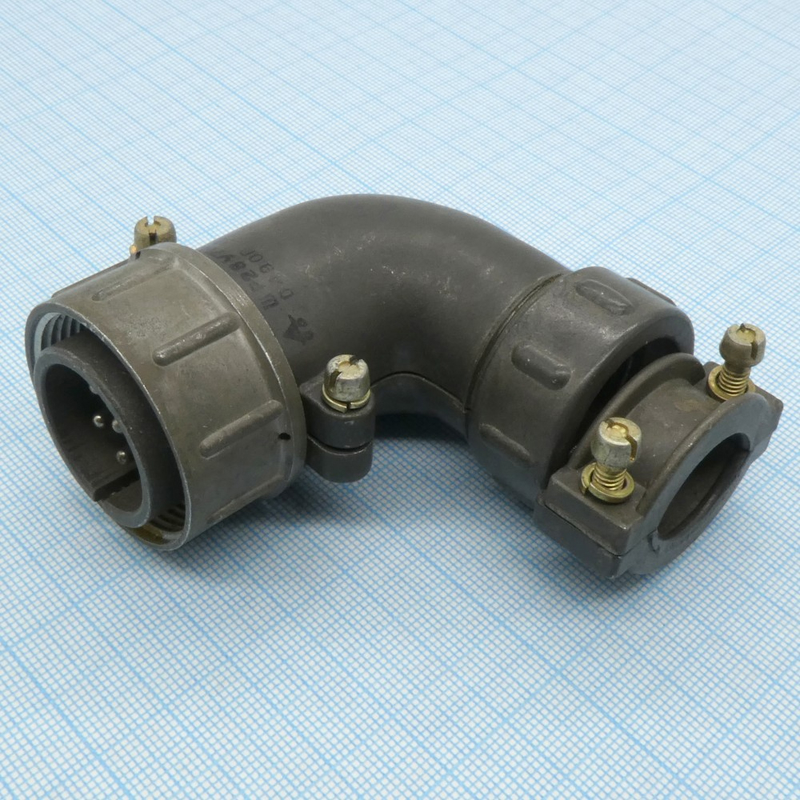

2РТ28У7НГ9-А представляет собой цилиндрический электрический разъём кабельного типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие применяется для разъёмного соединения кабельных линий с блочной частью оборудования, обеспечивая надёжный электрический контакт и возможность многократного сочленения и расчленения в процессе эксплуатации.

Разъём допускается использовать как внутри помещений, так и снаружи при условии защиты места соединения от прямого попадания пыли и влаги. Конструкция изделия не является герметичной, поэтому при наружной установке необходимо предусматривать дополнительные меры защиты, например размещение в кожухах, корпусах или кабельных вводах с уплотнением.

Климатическое исполнение УХЛ подтверждает возможность эксплуатации в условиях умеренного и холодного климата, что расширяет область применения разъёма в аппаратуре, работающей в неотапливаемых помещениях и на открытых объектах при соблюдении требований по защите от атмосферных осадков.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ28У7НГ9-А содержит структурированную информацию об исполнении и основных параметрах соединителя. Каждый символ указывает на конкретную характеристику:

• 2РТ — серия цилиндрических электрических соединителей общего применения;
• 28 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• У — кабельная вилка с угловым патрубком, обеспечивающая удобный вывод кабеля под углом к оси сочленения;
• 7 — количество контактов;
• Н — гайка для неэкранированного кабеля, фиксирующая кабельную часть и обеспечивающая заделку без экранирующей оплётки;
• Г9 — условный код расположения и размера контактов, определяющий группу, шаг и ключевание;
• А — исполнение по техническим условиям, модификация серии 2РТ28-А.

Угловое исполнение патрубка позволяет экономить монтажное пространство и уменьшать радиус изгиба кабеля в непосредственной близости от разъёма, что особенно важно при плотной компоновке блоков и узлов аппаратуры.

Электрические и эксплуатационные параметры

Изделие рассчитано на рабочий ток до 25 А, что позволяет использовать его в силовых цепях умеренной мощности, цепях питания и управления. Максимальное рабочее напряжение постоянного тока составляет не более 700 В, поэтому разъём подходит для большинства низковольтных и средневольтовых применений в пределах указанного ограничения.

Диаметр контактов равен 2,5 мм. Сопротивление одного контакта не превышает 1 мОм, что обеспечивает малые потери в точке соединения и стабильность параметров при длительной эксплуатации. Сопротивление изоляции при нормальных климатических условиях составляет не менее 1000–5000 МОм согласно данным для серии 2РТ28, что подтверждает высокое качество изоляционных материалов и надёжное разделение цепей.

Ресурс по количеству циклов сочленения и расчленения равен 500. Этого достаточно для аппаратуры, требующей периодического обслуживания, перекоммутации или замены блоков без потери качества контакта в пределах заявленного ресурса.

Применение

Разъём 2РТ28У7НГ9-А применяется в составе:

1. радиоэлектронных блоков и стоек;
2. измерительной и испытательной аппаратуры;
3. промышленного оборудования с разъёмными кабельными соединениями;
4. радиотехнических устройств, работающих в условиях умеренного и холодного климата.

Благодаря угловому кабельному вводу и фиксации неэкранированного кабеля гайкой, изделие удобно для монтажа в ограниченном пространстве и для кабелей без экранирующей оплётки. При выборе ответной части необходимо учитывать условный размер корпуса 28, количество контактов 7 и код расположения контактов Г9 для корректного сочленения.
