Назначение и область применения

Розетка 2РТ28У7ЭШ9-А «5» представляет собой кабельную цилиндрическую розетку резьбового типа из серии 2РТ-А. Изделие предназначено для организации надежного электрического соединения в составе промышленной и радиоэлектронной аппаратуры, где предъявляются повышенные требования к виброустойчивости, механической прочности и долговечности контактных пар.

Разъем применяется в качестве кабельной части соединителя в линиях питания и сигнальных цепях. Конструкция рассчитана на эксплуатацию в условиях воздействия вибраций и механических нагрузок, включая повышенные ускорения до порядка 2000 метров в секунду за секунду. Это делает розетку востребованной при комплектовании оборудования, работающего в составе подвижных установок, станков, испытательных стендов и аппаратуры специального назначения.

Изделие соответствует требованиям, характерным для российских стандартов серии 2РТ, включая технические условия ГЕ0.364.118 и аналогичные нормативные документы. Климатическое исполнение УХЛ допускает использование как внутри помещений, так и снаружи при условии дополнительной защиты от пыли и влаги.

Подтвержденные технические особенности

Розетка 2РТ28У7ЭШ9-А «5» обладает следующими характеристиками, подтвержденными конструкторской документацией серии:

• Номинальный рабочий ток — до 25 А на контакт при постоянном токе.
• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Диаметр токоведущих контактов — 2,5 мм.
• Покрытие контактов — серебряное, обеспечивающее низкое сопротивление контакта порядка 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Количество циклов сопряжения и разъединения — до 500.
• Минимальная наработка при эксплуатации — не менее 1000 часов.
• Срок сохраняемости без применения — не менее 20 лет.

Контактный узел выполнен в корпусе из полимерного материала, обозначаемого литерой «У» в маркировке изделия. Такое исполнение снижает массу разъема и исключает вероятность короткого замыкания на корпус при монтаже. Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления на протяжении всего срока службы, что особенно важно для цепей с высокими токами и для слаботочных сигнальных линий.

Конструктивные особенности исполнения «5»

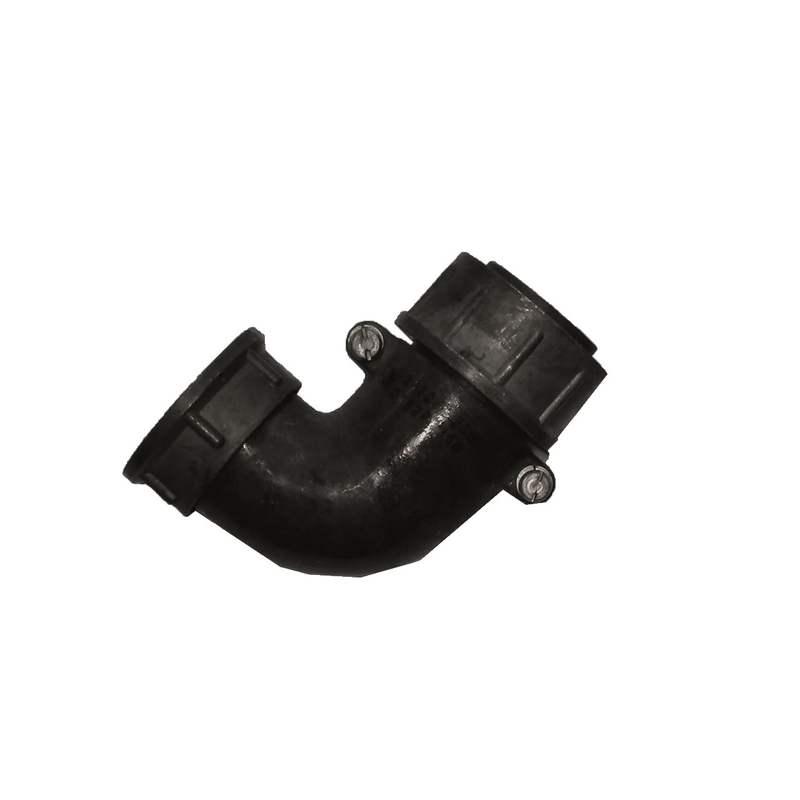

Исполнение «5» розетки 2РТ28У7ЭШ9-А соответствует варианту кабельной розетки с креплением кабеля и угловым или прямым штуцером под экранированный кабель. Резьбовое соединение ответных частей обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения при вибрационных воздействиях.

Конструкция предусматривает возможность переподключения кабельных линий: заявленный ресурс до 500 циклов сопряжения и разъединения позволяет использовать разъем при проведении регламентных работ, перенастройке оборудования и замене кабельных сборок без потери качества контакта.

Показатель минимальной наработки не менее 1000 часов отражает ориентир по ресурсу изделия в составе электрической цепи при соблюдении штатных режимов эксплуатации. Длительный срок сохраняемости до 20 лет обеспечивает возможность хранения розеток в составе ЗИП без ухудшения эксплуатационных характеристик.

Применение в составе оборудования

Розетка 2РТ28У7ЭШ9-А «5» устанавливается в качестве ответной кабельной части соединителя в линиях, где требуется устойчивость к механическим нагрузкам и вибрациям. Изделие подходит для коммутации цепей питания постоянного тока до 25 А на контакт и сигнальных линий с рабочим напряжением до 700 В.

При монтаже кабельных сборок рекомендуется учитывать тип применяемого экранированного кабеля и способ его заделки в штуцер розетки. Для наружной установки необходимо предусмотреть дополнительные меры защиты от атмосферных осадков и пыли, поскольку климатическое исполнение УХЛ предполагает защиту от прямого воздействия влаги лишь при размещении в оболочках или шкафах.
