Назначение и область применения

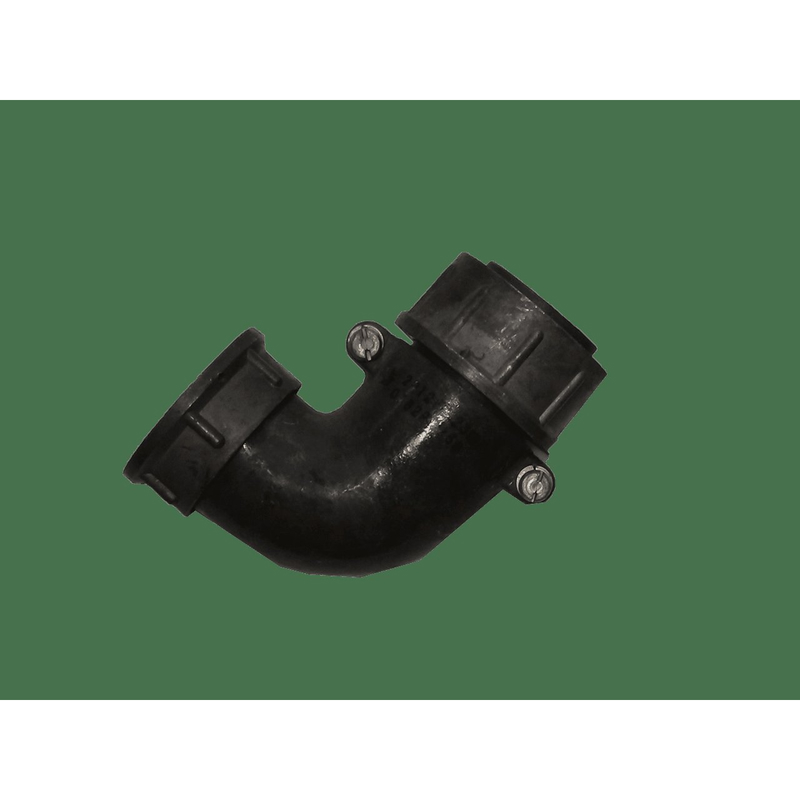

2РТ28У7ЭШ9-А представляет собой приборный электрический разъём цилиндрической формы из серии 2РТ. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой механической и электрической стойкостью. В зависимости от модификации разъём выполняется как вилка или розетка без патрубка, что обеспечивает удобство монтажа в условиях ограниченного пространства и совместимость с ответными частями серии 2РТ.

Соединитель рассчитан на применение как внутри помещений, так и вне их — при условии обеспечения защиты контактной группы от пыли и влаги. Конструкция и материалы корпуса позволяют эксплуатировать разъём в аппаратуре, подверженной значительным вибрационным и ударным нагрузкам, включая бортовое оборудование, измерительные комплексы и промышленную электронику.

Подтверждённые технические особенности

Разъём оснащён семью контактами диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие контактных элементов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации и воздействии внешних факторов.

• Рабочий ток — 25 А на контакт
• Максимальное напряжение постоянного тока — до 700 В
• Сопротивление контакта — не более 1 мОм
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм
• Количество циклов сочленения-расчленения — до 500
• Минимальная наработка — 1000 часов

Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата. Разъём сохраняет работоспособность при температурах от -60 °C до +180 °C с учётом перегрева контактов. Конструкция выдерживает пониженное давление до 1,3·10 в степени минус 4 Па, что допускает применение в условиях разреженной атмосферы.

Механическая стойкость

Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с². Изделие также рассчитано на воздействие механических ударов: одиночный удар до 5000 м/с² и многократные удары до 350 м/с². Такие показатели обеспечивают сохранение целостности контактной группы и корпуса при эксплуатации в составе подвижных объектов и оборудования с высоким уровнем динамических нагрузок.

Применение в аппаратуре

2РТ28У7ЭШ9-А используется в качестве силового или сигнального разъёма в устройствах, где требуется сочетание повышенной токовой нагрузки и компактных габаритов. Семь контактов диаметром 2,5 мм позволяют коммутировать как силовые цепи, так и цепи управления, контроля и измерения. Разъём подходит для установки в распределительные блоки, источники питания, преобразователи, радиостанции, контрольно-измерительную технику и другое оборудование.

Отсутствие патрубка упрощает подвод кабеля с любой стороны и облегчает компоновку внутри приборных отсеков. При наружном применении рекомендуется размещать соединитель в герметичных кожухах или использовать дополнительные уплотнительные элементы, исключающие попадание пыли и влаги на контактные поверхности. Совместимость с ответными частями серии 2РТ обеспечивает взаимозаменяемость в рамках типовых монтажных схем и ремонтных работ.
