Назначение и область применения

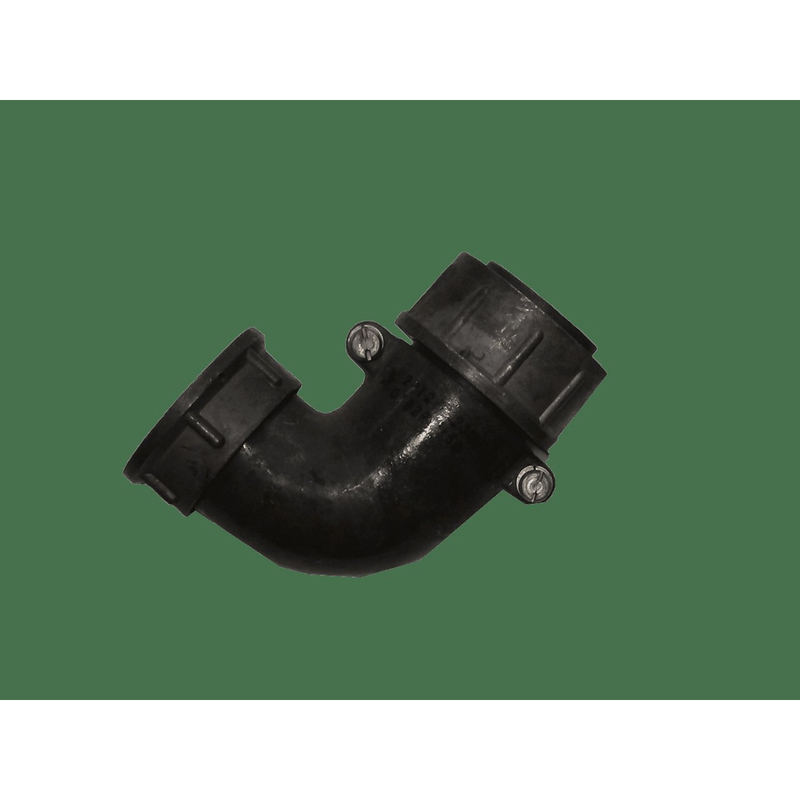

Кабельная розетка 2РТ28У7ЭШ9-А «5» представляет собой цилиндрический низкочастотный соединитель серии 2РТ28-А, предназначенный для разъемного сочленения электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для коммутации экранированных и неэкранированных кабелей, обеспечивая надежное механическое крепление и стабильный электрический контакт в условиях воздействия вибрационных и ударных нагрузок.

Розетка ориентирована на внутренний монтаж методом пайки. Угловое исполнение патрубка позволяет эффективно компоновать соединитель в приборах с ограниченным пространством, когда подвод кабеля осуществляется под углом к оси ответной части. Изделие совместимо с вилками серии 2РТ28, имеющими соответствующую конфигурацию контактов и условный размер корпуса 28.

Соединитель относится к категории изделий общего назначения и не позиционируется как узкоспециализированный компонент для какой-либо отдельной отрасли. Благодаря сочетанию токовой нагрузочной способности и устойчивости к внешним механическим факторам розетка может использоваться в измерительной технике, промышленной электронике, связном оборудовании и других устройствах, где требуется разъемное соединение с повышенной надежностью.

Расшифровка маркировки

Обозначение 2РТ28У7ЭШ9-А содержит информацию о конструктивных особенностях соединителя. Каждый символ маркировки имеет самостоятельное значение:

• 2РТ — тип соединителя, цилиндрический низкочастотный разъем;
• 28 — условный размер корпуса;
• У — угловой патрубок, определяющий направление вывода кабеля;
• 7 — количество контактов, равное семи;
• Э — исполнение для экранированного кабеля;
• Ш — наличие гайки для фиксации сочленения;
• 9 — конфигурация расположения контактов;
• А — материал изолятора.

Диаметр контактов составляет 2,5 мм. Конфигурация «9» определяет взаимное расположение семи контактов в изоляторе и обеспечивает однозначное ориентирование при сочленении с ответной вилкой, исключая неправильное подключение.

Технические характеристики

Соединитель рассчитан на эксплуатацию со следующими электрическими параметрами. Рабочий ток составляет 25 А на контакт. Для одиночного контакта допустим максимальный ток до 35 А. Общая токовая нагрузка на соединитель не должна превышать 175 А. Номинальное рабочее напряжение находится в диапазоне от 700 до 850 В по амплитудному значению. Частотный диапазон ограничен значением 3 МГц.

Электрические параметры контактной системы характеризуются низким переходным сопротивлением контакта — не более 1 мОм, при этом сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надежную гальваническую развязку соседних цепей.

Механическая устойчивость подтверждена способностью выдерживать вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 30 g. Ресурс изделия рассчитан не менее чем на 500 циклов сочленения-расчленения. Наработка на отказ составляет 1000 часов. Покрытие контактов выполнено из никеля, что обеспечивает защиту от коррозии и стабильность контактного сопротивления. Климатическое исполнение — УХЛ или всеклиматическое, что допускает применение изделия в умеренном и холодном климате, а во всеклиматическом варианте — в широком диапазоне температур и влажности.

Конструктивные особенности

Угловой патрубок корпуса определяет геометрию розетки: подвод кабеля осуществляется перпендикулярно оси сочленения с ответной частью. Такое конструктивное решение сокращает требуемую монтажную глубину и упрощает трассировку кабельных жгутов внутри аппаратуры.

Контактная группа состоит из семи штыревых контактов диаметром 2,5 мм, расположенных согласно конфигурации «9». Изолятор из материала группы «А» обеспечивает фиксацию контактов и электрическую прочность конструкции. Гайка в составе корпуса предназначена для жесткой фиксации сочлененного состояния и предотвращения самопроизвольного расчленения при вибрации.

Соединитель рассчитан на пайку проводников к контактам. Экранированное исполнение предполагает наличие элементов для подсоединения экранной оплетки кабеля, что важно для сохранения помехозащищенности цепи при работе на частотах до 3 МГц.

Приемка «5»

Изделие поставляется с приемкой «5», что подтверждает прохождение приемо-сдаточных испытаний в соответствии с установленными требованиями. Приемка с индексом «5» предусматривает контроль изделия представителем заказчика или в рамках специальных условий поставки, что обеспечивает дополнительную гарантию соответствия параметров заявленным характеристикам. Соответствие приемки «5» означает, что каждая единица продукции прошла проверку на соответствие техническим условиям, включая контроль электрических параметров, внешнего вида и комплектности.

Монтаж и эксплуатация

Монтаж розетки осуществляется методом пайки проводников к контактам с последующей установкой на корпус прибора или в составе кабельной сборки. При пайке следует учитывать токовую нагрузку до 25 А на контакт и применять проводники соответствующего сечения. Сочленение и расчленение выполняется по оси ответной части, после чего фиксируется гайкой.

В процессе эксплуатации не допускается превышение максимальной суммарной токовой нагрузки 175 А и рабочего напряжения выше 850 В амплитудного значения. Соблюдение ограничения по количеству циклов сочленения-расчленения (500 циклов) обеспечивает сохранение электрических характеристик контактных пар в течение всего срока службы.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Всеклиматическое исполнение расширяет допустимый диапазон условий, включая эксплуатацию в тропическом и морском климате при условии соблюдения требований нормативной документации.
