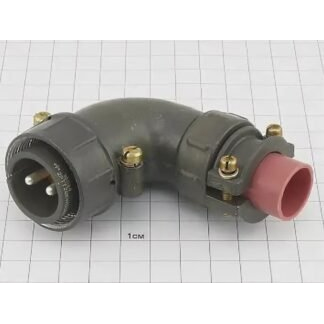

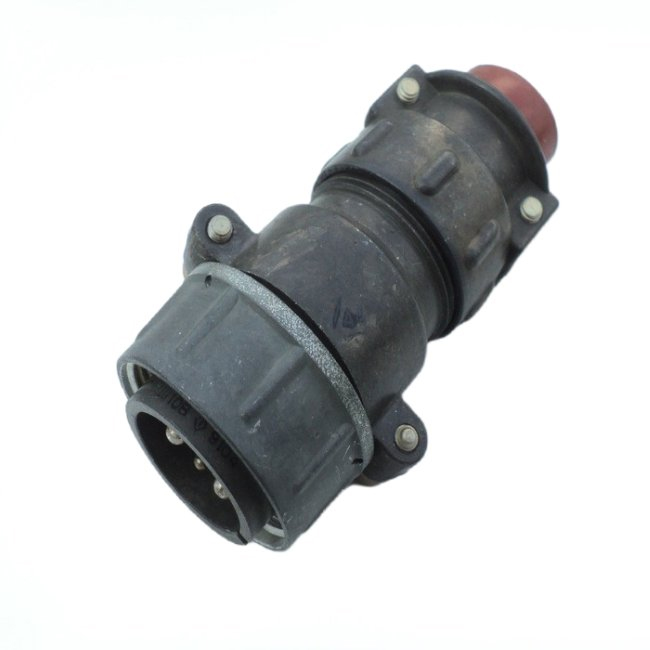

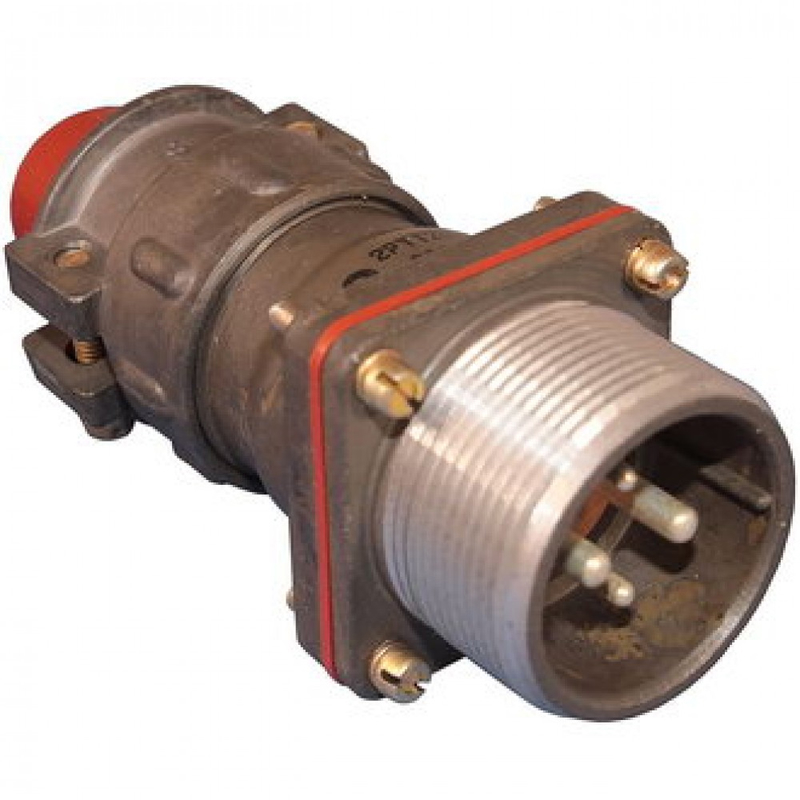

2РТ28У4Ш-АН «5» Коннектор

Цена:

1050 ₽

Производитель: Коннектор

Технические характеристики

2РТ28У4Ш-АН — это кабельная розетка (коннектор типа «5») из серии цилиндрических разъёмов 2РТ, предназначенная для ручного соединения электрических цепей в промышленной аппаратуре.

Коннектор имеет 4 контакта: 2 шт. диаметром 2,5 мм и 2 шт. диаметром 3,5 мм. Максимальная токовая нагрузка на контакт — 25 А (для Ø2,5 мм) и 50 А (для Ø3,5 мм), общая нагрузка до 150 А, амплитудное напряжение цепи — 850 В.

Сопротивление контакта не превышает 1 мОм (Ø2,5 мм) и 0,75 мОм (Ø3,5 мм), сопротивление изоляции — не менее 5000 МОм.

Тип соединителя — негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат), рабочая температура от -60°C до +60°C.

Выдерживает синусоидальную вибрацию 1-5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также пониженное давление до 1,3·10⁻⁴ Па.

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов.

Контакты выполнены из серебра или никеля, что обеспечивает низкое сопротивление и надёжность.

Используется в радиоэлектронной и радиотехнической аппаратуре для внутренних соединений с высокой токовой нагрузкой.

Описание

Назначение коннектора 2РТ28У4Ш-АН

2РТ28У4Ш-АН — это кабельная розетка (коннектор типа «5») из серии цилиндрических разъёмов 2РТ. Изделие предназначено для ручного соединения электрических цепей в промышленной аппаратуре. Коннектор применяется там, где требуется быстрая и надёжная коммутация силовых и сигнальных линий: в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах, где необходимы внутренние соединения с высокой токовой нагрузкой.

Конструктивно разъём относится к негерметичному типу. Это означает, что при эксплуатации следует учитывать условия окружающей среды и не допускать прямого воздействия влаги и агрессивных сред на контактную группу. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата.

Подтверждённые технические особенности

Коннектор имеет четыре контакта, различающихся по диаметру и допустимой нагрузке. Такое сочетание позволяет одновременно коммутировать цепи с разными токами в рамках одного соединения.

Количество контактов — 4: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.
Максимальная токовая нагрузка на контакт — 25 А для контактов диаметром 2,5 мм и 50 А для контактов диаметром 3,5 мм.
Общая нагрузка — до 150 А.
Амплитудное напряжение цепи — 850 В.
Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
Сопротивление изоляции — не менее 5000 МОм.
Материал контактов — серебро или никель, что обеспечивает низкое сопротивление и надёжность соединения.
Количество сочленений-расчленений — 500 циклов.
Минимальная наработка — 1000 часов.
Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Устойчивость к механическим и климатическим воздействиям

Разъём рассчитан на эксплуатацию в жёстких условиях промышленной среды. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Механические удары: одиночный — до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате. Кроме того, изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Совокупность этих характеристик делает коннектор пригодным для применения в аппаратуре, испытывающей вибрационные и ударные нагрузки, а также в условиях высокогорья и разряжённой атмосферы.

Применение и приёмка

Основная область применения — внутренние соединения в радиоэлектронной и радиотехнической аппаратуре, где требуются высокие токовые нагрузки и стабильное переходное сопротивление. Ручное сочленение позволяет оперативно подключать и отключать цепи без применения специального инструмента.

Изделие поставляется с приёмкой «5». Это указывает на то, что коннектор прошёл соответствующий контроль качества и соответствует предъявляемым к данной категории требованиям. Артикул товара — 4517, категория — 2РТ28.

Краткие рекомендации по эксплуатации

Перед сочленением убедитесь в отсутствии загрязнений и повреждений на контактных поверхностях.
Соблюдайте предельные значения тока и напряжения, указанные для каждого диаметра контактов.
Учитывайте негерметичность исполнения: избегайте прямого попадания влаги и воздействия агрессивных сред.
Контролируйте количество циклов сочленения-расчленения, не превышая ресурс в 500 циклов.
При монтаже принимайте во внимание диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия.
