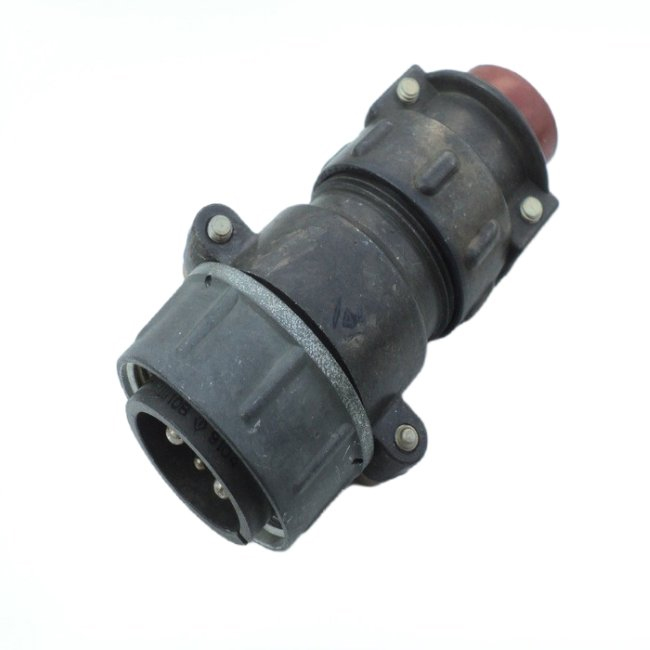

Назначение соединителя 2РТ28У4Ш-АН «5»

Цилиндрический низкочастотный электрический соединитель 2РТ28У4Ш-АН «5» серии 2РТ предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В амплитудного значения. Изделие относится к пылебрызгозащищённым негерметичным соединителям всеклиматического исполнения и применяется в составе радиотехнической и радиоэлектронной аппаратуры промышленного, авиационного и специального назначения. Конструкция рассчитана на эксплуатацию в условиях воздействия вибрационных и ударных нагрузок, а также в широком диапазоне климатических факторов, включая исполнения УХЛ и тропическое.

Соединитель обеспечивает надёжное разъёмное сочленение кабельных трасс с приборными частями оборудования. Благодаря условному размеру корпуса 28 мм и количеству контактов, соответствующему типовому исполнению серии, модель подходит для построения силовых и сигнальных линий средней мощности в стационарных и подвижных установках. Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными техническими требованиями, что обеспечивает стабильность характеристик каждой поставляемой единицы.

Подтверждённые технические особенности

Модель 2РТ28У4Ш-АН «5» обладает набором характеристик, определяющих её применимость в ответственных соединениях:

• Допустимый ток до 100 А на контакт в зависимости от схемы нагружения и условий охлаждения.
• Сопротивление электрического контакта не более 0,3 мОм, что снижает потери и нагрев в зоне сочленения.
• Сопротивление изоляции в диапазоне от 1000 до 5000 МОм в нормальных климатических условиях.
• Рабочий диапазон частот до 3 МГц при напряжении до 850 В амплитудного значения.
• Стойкость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к многократным ударным воздействиям с ускорением до 5000 метров на секунду в квадрате.
• Ресурс по числу сочленений и расчленений не менее 500 циклов.
• Наработка не менее 1000 часов в пределах установленных режимов эксплуатации.
• Срок сохраняемости 15 лет при соблюдении условий хранения и консервации.
• Материал контактов — серебро и никель, обеспечивающие низкое переходное сопротивление и коррозионную стойкость.

Конструктивные особенности и расшифровка обозначения

В маркировке модели заложены ключевые конструктивные признаки. Обозначение 2РТ указывает на принадлежность к цилиндрическим низкочастотным соединителям. Число 28 определяет условный размер корпуса с диаметром около 28 мм. Индекс У отражает вариант исполнения корпуса или патрубка. Цифра 4 соответствует количеству контактов либо их конструктивному диаметру, типичному для высокотоковых исполнений данной серии. Буква Ш обозначает наличие гайки патрубка под неэкранированный кабель. Сочетание АН указывает на модификацию, предусматривающую приборную часть с прямым патрубком или аналогичный вариант для монтажа на аппаратуру.

Такое построение маркировки позволяет однозначно идентифицировать присоединительные размеры и тип ответной части при подборе кабельной вилки или розетки. Соединитель выполнен в негерметичном пылебрызгозащищённом исполнении, что допускает применение внутри приборных отсеков, шкафов и кожухов с ограниченным доступом пыли и брызг, но без прямого погружения в жидкости.

Применение и условия эксплуатации

Соединитель 2РТ28У4Ш-АН «5» используется в промышленном оборудовании, авиационной технике и системах специального назначения, где требуется прочное разъёмное соединение кабелей с приборами. Благодаря всеклиматическому исполнению модель пригодна для работы в холодных, умеренных и тропических климатических зонах при условии соблюдения требований к монтажу и защите от прямого попадания влаги. Вибрационная и ударная стойкость позволяют применять изделие на подвижных объектах, в машинных залах и на транспортных платформах.

Конструкция с гайкой патрубка под неэкранированный кабель упрощает монтаж и фиксацию кабельной оболочки, обеспечивая механическую разгрузку контактных соединений. Соединитель аналогичен по присоединительным размерам моделям серии 2РТТ28, однако относится к исполнению общего назначения с упрощённой схемой герметизации. Это делает его рациональным выбором для задач, где не требуется полная герметичность, но необходимы высокая токовая нагрузка, стабильное переходное сопротивление и длительный срок службы в жёстких условиях эксплуатации.
