Назначение изделия

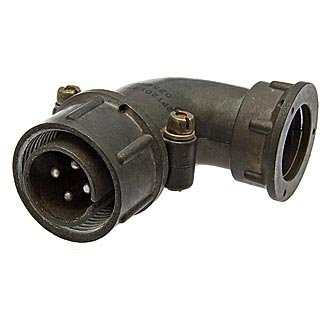

2РТ28У4НШ-А «5» — цилиндрический электрический соединитель из серии 2РТ(А), разработанный для применения в составе радиоэлектронной и радиотехнической аппаратуры в качестве разъёма общего назначения. Изделие представляет собой приборную вилку углового исполнения без патрубка, рассчитанную на подключение неэкранированного кабеля. Соединитель предназначен для коммутации электрических цепей при внутреннем объёмном монтаже и предусматривает ручной способ сочленения.

Благодаря конструктивному исполнению и электрическим параметрам разъём может использоваться в устройствах промышленной электроники, измерительном оборудовании, блоках питания и системах управления, где требуется надёжное разъёмное соединение силовых и сигнальных цепей с рабочими токами до 100 А.

Подтверждённые особенности и технические характеристики

Соединитель имеет четыре контакта штыревого типа (вилка) с никелевым покрытием. Контактная группа включает два контакта диаметром 2,5 мм, рассчитанных на ток до 25 А каждый, и два контакта диаметром 3,5 мм с допустимым током до 50 А каждый. Суммарный рабочий ток изделия достигает 100 А.

Электрические параметры соединителя:

• максимальное напряжение постоянного тока — не более 700 В, амплитудное значение — до 850 В;
• сопротивление электрического контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм;
• сопротивление изоляции — не менее 5000 МОм.

Изделие рассчитано на 500 циклов сочленения-расчленения и наработку 1000 часов. Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду (30 g) и одиночных ударов с ускорением до 5000 метров в секунду за секунду. Климатическое исполнение — УХЛ, корпус негерметичный.

Расшифровка обозначения

Маркировка 2РТ28У4НШ-А содержит полную информацию о конструктивных особенностях разъёма:

• 2РТ — тип цилиндрического соединителя;
• 28 — условный размер корпуса;
• У — угловое исполнение приборной части без патрубка;
• 4 — количество контактов;
• Н — никелевое покрытие;
• Ш — штыревые контакты, вилка;
• А — модификация по материалу изолятора.

Артикул изделия — 4516. Категория товара — 2РТ28. Приёмка соответствует обозначению «5».

Область применения и монтаж

Разъём ориентирован на использование в аппаратуре, где требуется компактное угловое размещение соединителя на панели или шасси прибора. Угловое исполнение приборной части позволяет сократить занимаемое пространство в глубину корпуса и упрощает трассировку кабельных жгутов при плотной компоновке внутренних узлов.

Подключение неэкранированного кабеля выполняется к штыревым контактам вилки. Никелевое покрытие контактов и корпусных элементов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии при эксплуатации в условиях умеренно холодного климата. Ручное сочленение и расчленение позволяет оперативно выполнять коммутацию при наладке, техническом обслуживании и замене сменных блоков оборудования.
