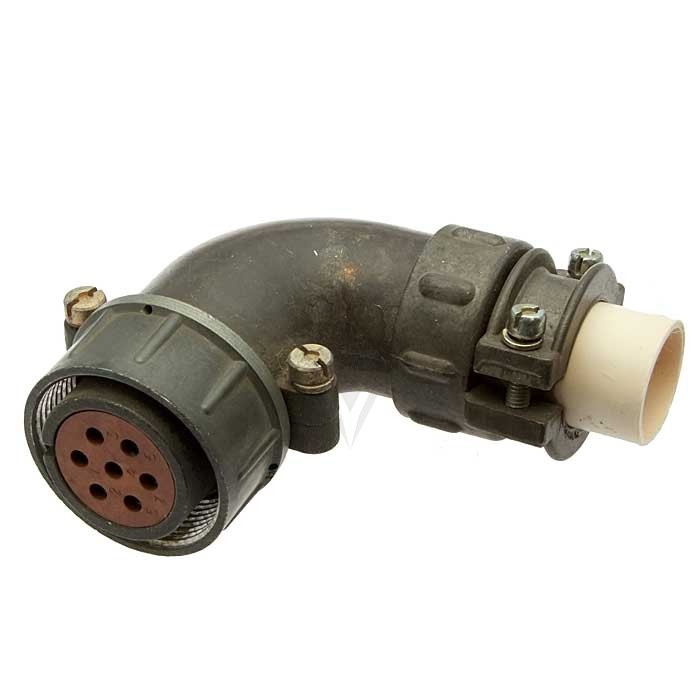

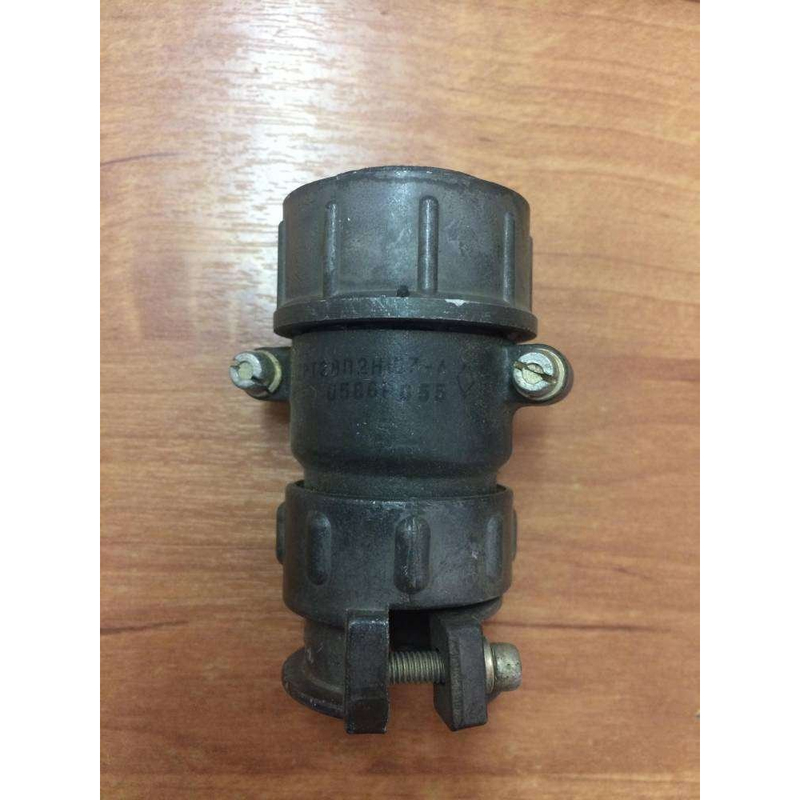

Назначение разъёма 2РТ28У2НШ7-А

Низкочастотный цилиндрический разъём 2РТ28У2НШ7-А серии 2РТ предназначен для коммутации силовых и сигнальных цепей в радиоэлектронной аппаратуре. Изделие применяется в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение с резьбовой фиксацией и повышенной токовой нагрузкой. Конструкция рассчитана на многократные циклы сочленения и расчленения при сохранении стабильных электрических параметров.

Разъём относится к приборным вилкам штыревого типа. Он устанавливается на панель или корпус устройства и обеспечивает подключение ответной кабельной части. Основная область применения — промышленная электроника, источники питания, силовые блоки, измерительные и испытательные стенды, а также аппаратура, работающая в условиях умеренно холодного климата.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТ28У2НШ7-А содержит полную информацию о конструктивном исполнении изделия. Каждый символ обозначения определяет конкретный параметр разъёма.

• 2РТ — тип разъёма: низкочастотный, цилиндрический, с резьбовым соединением.
• 28 — условный размер корпуса, крупный типоразмер, рассчитанный на повышенные токи.
• У — исполнение по корпусу или патрубку, указывает на угловое или соответствующее конструктивное исполнение.
• 2 — количество контактов.
• Н — никелевое покрытие контактов.
• Ш — вилка, штыревая часть в приборном исполнении.
• 7 — сочетание контактов: два контакта диаметром 3,5 мм.
• А — обозначение материала изолятора.

Таким образом, 2РТ28У2НШ7-А представляет собой приборную вилку с двумя силовыми контактами увеличенного диаметра, никелированным покрытием и угловым исполнением корпуса для типоразмера 28.

Электрические характеристики

Разъём рассчитан на работу в цепях постоянного тока с высокими значениями напряжения и тока. Параметры соответствуют серии 2РТ28 для контактной пары с двумя штырями диаметром 3,5 мм.

• Номинальный рабочий ток на один контакт: до 50 А.
• Общая допустимая токовая нагрузка: до 100 А.
• Максимальное рабочее напряжение постоянного тока: до 700 В, амплитудное значение — до 850 В.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции в нормальных условиях: от 1000 до 5000 МОм в зависимости от конкретного исполнения и технических условий.

Механические и эксплуатационные параметры

Механическая часть разъёма выполнена с учётом многократного использования и устойчивости к внешним воздействиям. Металлический корпус обеспечивает защиту контактной группы, а резьбовое сочленение гарантирует плотное и надёжное соединение с ответной частью.

• Количество сочленений и расчленений: около 500.
• Минимальная наработка: порядка 1000 часов.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов допускается до плюс 180 градусов Цельсия.
• Тип фиксации: резьбовое сочленение.
• Способ монтажа контактов: пайка.
• Климатическое исполнение: УХЛ, для внутреннего и наружного применения при защите от пыли и влаги.

Разъём негерметичный, поэтому при эксплуатации в условиях повышенной влажности или запылённости требуется дополнительная защита места установки.

Материалы и покрытия

Контакты изделия изготовлены с никелевым покрытием, что определяется буквой Н в обозначении. Никель повышает стойкость контактных поверхностей к коррозии и механическому износу. В аналогичных разъёмах без буквы Н применяется серебряное покрытие. Корпус разъёма металлический, изоляционная вставка выполнена из полимерного материала типа А.

Диаметр каждого из двух силовых контактов составляет 3,5 мм. Такое сочетание обеспечивает передачу значительных токов при сохранении компактных габаритов соединителя.
