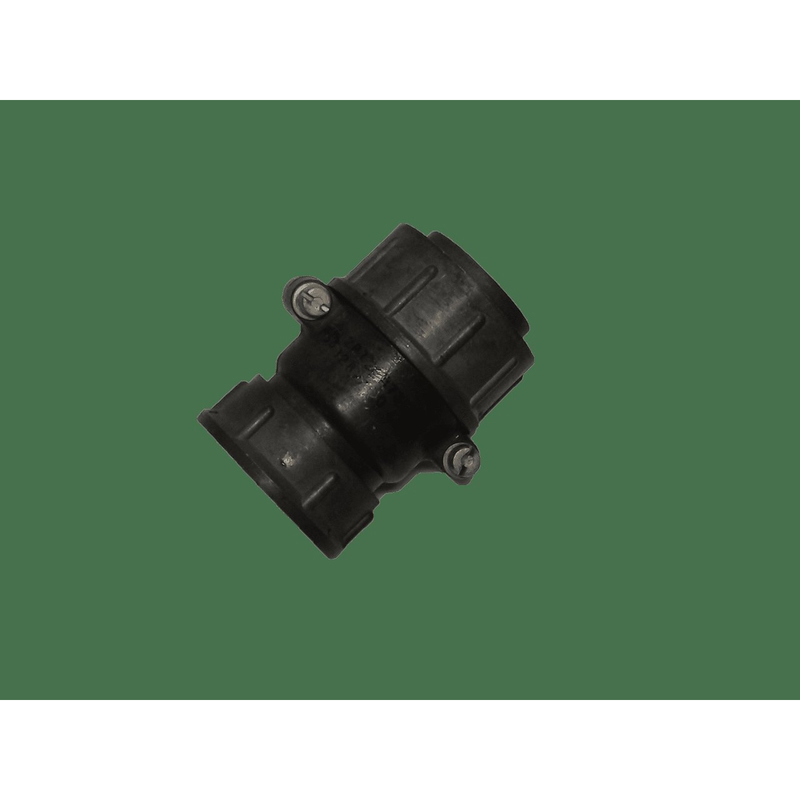

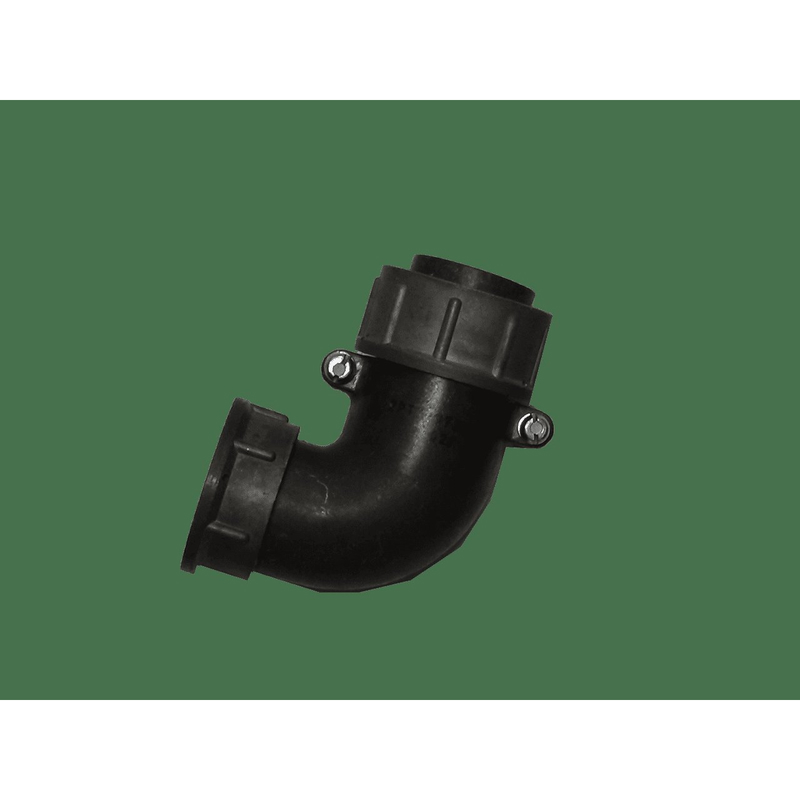

2РТ28У2ЭШ7-А

Цена:

700 ₽

Технические характеристики

2РТ28У2ЭШ7-А

2РТ28У2ЭШ7-А — это разъёмный соединитель цилиндрического типа из серии 2РТ (2РТ-А), предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 2 контакта диаметром 3,5 мм с серебряным покрытием, сопротивление контакта не превышает 0,75 мОм. +2
Максимальная токовая нагрузка на контакт — 50 А (общая — до 100 А), рабочее напряжение постоянного тока — до 700 В. +1
Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Конструкция и исполнение

Расшифровка: 2РТ — тип, 28 — размер корпуса, У — конструктивное исполнение (возможно, универсальное или с определённым патрубком), 2 — число контактов, ЭШ7 — приборная вилка или розетка с экранированием, А — модификация. +1
Это негерметичный соединитель климатического исполнения УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги). +1
Количество сочленений-расчленений — 500 циклов, наработка — минимум 1000 часов.

Условия эксплуатации

Температурный диапазон — от -60°C до +180°C (с учётом перегрева контактов).
Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночный) и пониженное давление 1,3×10⁻⁴ Па.

Описание

Назначение соединителя 2РТ28У2ЭШ7-А

Соединитель 2РТ28У2ЭШ7-А представляет собой разъём цилиндрического типа из серии 2РТ (2РТ-А), предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для создания разборных соединений между блоками, узлами и кабельными сборками в составе стационарных и подвижных установок. Конструкция ориентирована на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур.

Соединитель востребован в аппаратуре, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров. Артикул 4515 соответствует приборному исполнению вилки или розетки с экранированием, что обеспечивает защиту цепей от внешних электромагнитных помех.

Подтверждённые технические особенности

Изделие имеет два контакта диаметром 3,5 мм с серебряным покрытием. Сопротивление контакта не превышает 0,75 мОм, что обеспечивает малые потери в точке соединения. Максимальная токовая нагрузка на один контакт составляет 50 А, суммарная — до 100 А. Рабочее напряжение постоянного тока достигает 700 В.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм. Соединитель относится к негерметичному исполнению и рассчитан на применение внутри помещений и вне их при условии защиты от прямого воздействия пыли и влаги.

Электрические и механические параметры

Число контактов — 2
Диаметр контакта — 3,5 мм
Покрытие контактов — серебро
Сопротивление контакта — не более 0,75 мОм
Ток на контакт — до 50 А
Суммарный ток — до 100 А
Рабочее напряжение постоянного тока — до 700 В
Сопротивление изоляции — от 1000 до 5000 МОм
Количество циклов сочленения-расчленения — 500
Минимальная наработка — 1000 часов

Конструкция и маркировка

Расшифровка обозначения 2РТ28У2ЭШ7-А указывает на принадлежность к серии 2РТ. Цифра 28 определяет размер корпуса. Литера У обозначает конструктивное исполнение, цифра 2 — число контактов, сочетание ЭШ7 — приборную вилку или розетку с экранированием, литера А — модификацию. Такая структура маркировки позволяет точно идентифицировать присоединительные размеры и ответную часть при подборе парного соединителя.

Корпус выполнен с учётом требований к применению в аппаратуре, работающей при значительных перепадах температур и механических воздействиях. Экранное исполнение способствует снижению влияния наведённых помех на передаваемые сигналы и силовые цепи.

Условия эксплуатации

Температурный диапазон работы соединителя составляет от минус 60 градусов Цельсия до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Допускается воздействие одиночных механических ударов с ускорением до 5000 метров на секунду в квадрате. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Климатическое исполнение УХЛ позволяет применять соединитель в районах с умеренным и холодным климатом. При монтаже следует учитывать негерметичность конструкции и необходимость дополнительной защиты от прямого попадания воды и обильной пыли, если условия эксплуатации этого требуют.

Применение

Соединитель 2РТ28У2ЭШ7-А предназначен для установки в радиоэлектронные блоки, распределительные устройства, измерительные комплексы и силовые цепи постоянного тока. Он подходит для организации разъёмных соединений между кабельными жгутами и корпусными элементами аппаратуры, где важны высокая токовая нагрузка, стабильное сопротивление контакта и устойчивость к вибрациям.

Благодаря широкому температурному диапазону и механической прочности изделие может применяться в аппаратуре специального и промышленного назначения. Возможность многократных сочленений делает соединитель удобным для обслуживаемого оборудования, предполагающего периодическую замену блоков или проведение регламентных работ.
