Назначение и область применения

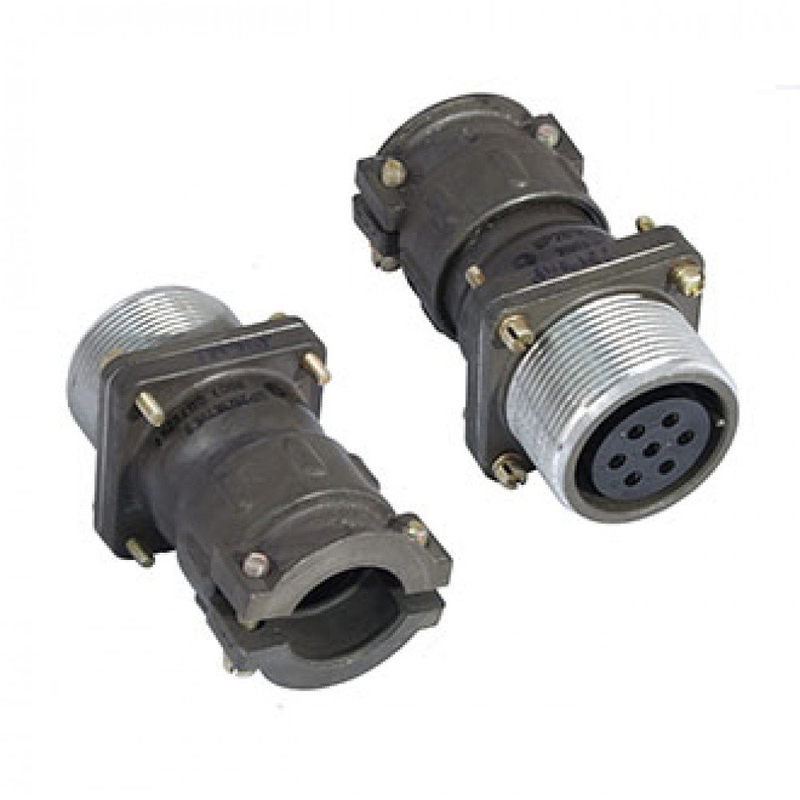

Приборная вилка 2РТ28ПК7НШ9-А представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТ. Изделие разработано для создания разборных электрических соединений в радиоэлектронной и радиотехнической аппаратуре, где требуется высокая надёжность контакта, устойчивость к внешним механическим воздействиям и продолжительный срок службы. Соединитель предназначен для установки на приборные панели, корпуса блоков и шасси оборудования.

Конструкция вилки имеет прямой патрубок для монтажа кабельного ввода и ориентирована на работу с ответными кабельными розетками серии 2РТ. Изделие применяется в составе промышленных электронных систем, измерительных комплексов, аппаратуры связи и специализированного оборудования, эксплуатируемого в условиях умеренного и холодного климата.

Технические характеристики и конструктивные особенности

Модель 2РТ28ПК7НШ9-А обладает семью контактами диаметром 2,5 мм. Расшифровка обозначения даёт полное представление о конструктивном исполнении: индекс 2РТ указывает на тип соединителя, число 28 определяет условный размер корпуса, сочетание ПК обозначает приборную часть с прямым патрубком, цифра 7 — количество контактов, НШ — никелевое покрытие контактов без экранирования, цифра 9 — конкретное сочетание контактов, литера А — материал изолятора.

К числу подтверждённых электрических параметров относятся:

• рабочий ток до 25–35 А на один контакт при общей допустимой нагрузке до 175 А;
• максимальное рабочее напряжение до 850 В переменного тока или до 700 В постоянного тока;
• сопротивление электрического контакта не более 1 мОм;
• сопротивление изоляции не менее 1000–5000 МОм;
• гарантированное количество циклов сочленения и расчленения — 500;
• минимальная наработка на отказ — 1000 часов.

Такое сочетание характеристик обеспечивает уверенную передачу электрических сигналов и питающих напряжений при сохранении стабильного переходного сопротивления. Никелевое покрытие контактов защищает их от коррозии и окисления, а также способствует сохранению качества контакта при многократных переподключениях.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель рассчитан на климатическое исполнение УХЛ, что подтверждает возможность применения в регионах с умеренным и холодным климатом. Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия. Изделие допускается использовать как внутри помещений, так и на открытом воздухе при условии дополнительной защиты от прямого попадания пыли и влаги.

Конструкция вилки рассчитана на эксплуатацию в условиях механических нагрузок. Соединитель выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, одиночные механические удары с ускорением до 5000 метров в секунду в квадрате, а также сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Указанные параметры подтверждают пригодность изделия для аппаратуры, работающей в сложных условиях, включая транспортные и промышленные объекты.

Монтаж и совместимость

Вилка 2РТ28ПК7НШ9-А монтируется на приборную панель или корпус блока через отверстие, соответствующее условному размеру корпуса 28. Прямой патрубок обеспечивает удобный подвод кабеля и упрощает сборку жгута. Ответная часть должна выбираться из числа кабельных розеток серии 2РТ с совпадающими количеством и сочетанием контактов, а также с аналогичными характеристиками по току и напряжению.

Соединитель поставляется как самостоятельное изделие без ответной части и кабельного ввода. При проектировании узла сопряжения необходимо учитывать маркировку контактов и схему их расположения, определяемую сочетанием 9 в обозначении модели. Артикул изделия — 4507.
