Назначение изделия

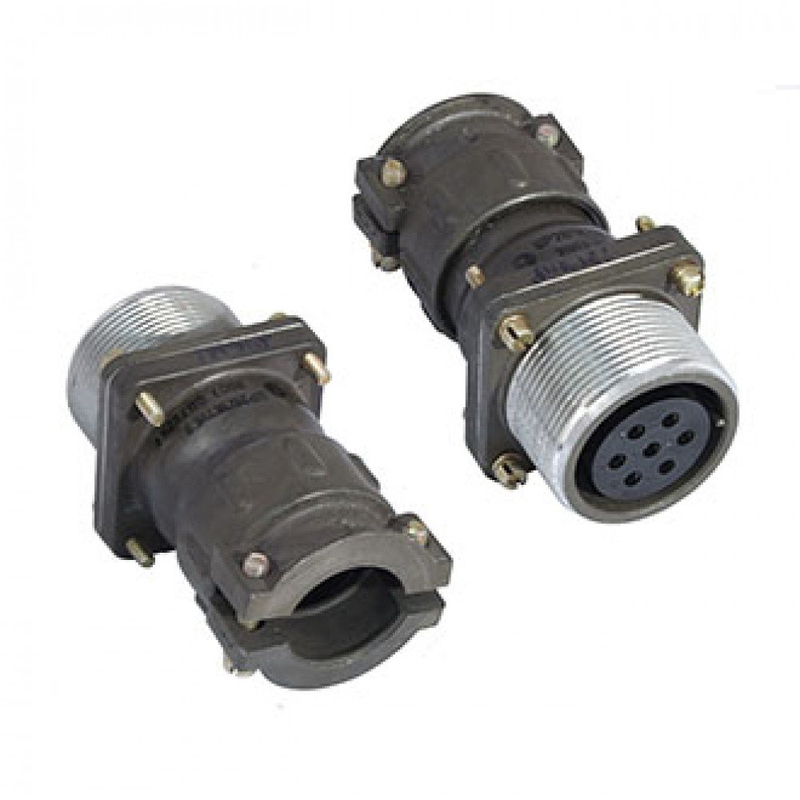

Приборная вилка 2РТ28ПК7НШ9-А «5» представляет собой блочную часть низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для установки на корпуса радиоэлектронной и радиотехнической аппаратуры и служит для разъемного соединения электрических цепей при компоновке блоков, стоек и шкафов. Соединитель рассчитан на работу в составе аппаратуры, где требуется передача сигналов и питающих напряжений с высокой надежностью контакта и стабильностью электрических параметров.

Конструктивное исполнение ПК означает, что передняя часть разъема выполнена с прямым патрубком, а монтаж осуществляется на приборную панель или шасси. Такая конфигурация упрощает установку и обеспечивает удобный доступ к контактам при пайке или объемном монтаже. Изделие применяется в измерительной технике, системах связи, промышленной электронике и другом оборудовании, где используются цилиндрические соединители с байонетным или резьбовым сочленением по нормам серии 2РТ.

Конструктивные особенности и электрические параметры

Разъем имеет условный размер корпуса 28, семь контактов диаметром 2,5 мм и негерметичное исполнение. Контакты покрыты никелем, что обозначается индексом НШ в маркировке. Модификация А указывает на материал изолятора, примененный в данной версии изделия. Контактная группа рассчитана на ток до 35 А на каждый контакт, при этом суммарная токовая нагрузка соединителя может достигать 175 А.

К электрическим характеристикам относятся следующие подтвержденные значения:

• амплитудное рабочее напряжение цепи — до 850 В;
• верхняя граница рабочего диапазона частот — 3 МГц;
• сопротивление электрического контакта — не более 1 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Указанные параметры обеспечивают стабильную передачу сигналов и питающих напряжений при эксплуатации в составе типовой радиоэлектронной аппаратуры. Приборная вилка монтируется пайкой или объемным монтажом, внутренним способом, что позволяет выбирать технологию сборки в зависимости от конструкции блока и производственных возможностей.

Надежность и условия эксплуатации

Изделие рассчитано на длительную работу с сохранением электрических характеристик. Ресурс по числу циклов сочленения и расчленения составляет до 500, минимальная наработка — не менее 1000 часов. Разъем выдерживает механические воздействия, характерные для аппаратуры наземного и промышленного применения, в том числе вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² и одиночные удары с ускорением до 5000 м/с².

Климатическое исполнение изделия — УХЛ. Это означает возможность эксплуатации в условиях умеренного и холодного климата при соблюдении требований, установленных для данного исполнения. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории.

Приборная вилка 2РТ28ПК7НШ9-А «5» применяется как штатный элемент межблочных соединений. Установка производится на приборную панель, ответная кабельная часть при этом сочленяется с лицевой стороны корпуса. Конструкция прямого патрубка упрощает подвод монтажных проводов и обеспечивает компактное размещение внутри блока.
