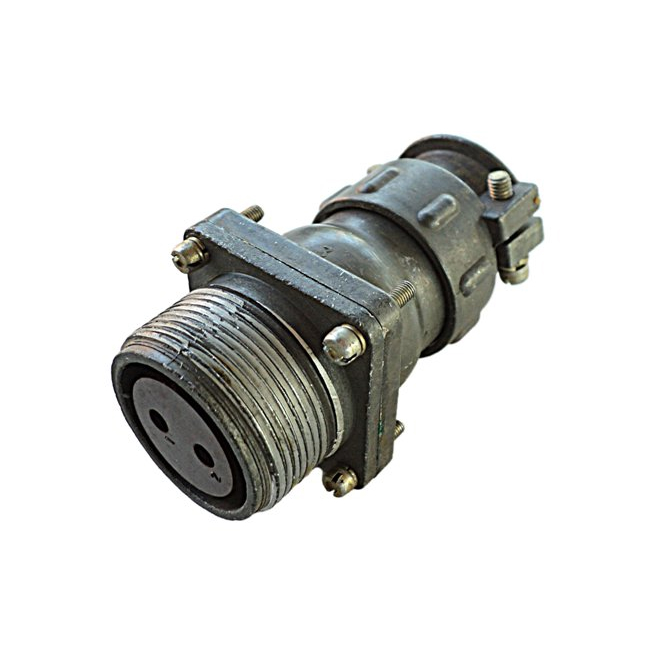

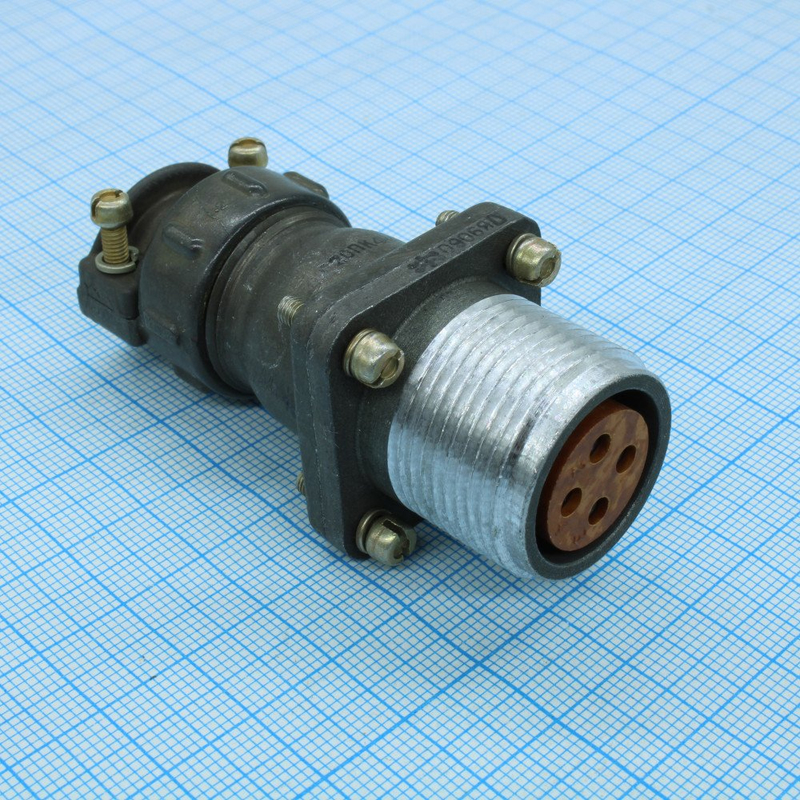

2РТ28ПК7НГ9-А — это блочная розетка с кожухом «5» из серии цилиндрических низкочастотных соединителей 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Обозначение

Расшифровка маркировки: 2РТ — тип соединителя, 28 — условный размер корпуса, ПК — прямой патрубок, 7 — число контактов, НГ — нормальные габариты для неэкранированного кабеля, 9 — сочетание контактов, -А — модификация. Это приборная розетка с гайкой и кожухом типа «5» для блочного монтажа.

Технические характеристики

Рабочий ток на контакт — 25 А, максимальное напряжение постоянного тока — до 700 В. Диаметр контактов — 2,5 мм, покрытие — серебро, сопротивление контакта — не более 1 мОм, сопротивление изоляции — минимум 1000 МОм. Сочленения-расчленения — 500 циклов, наработка — не менее 1000 часов, срок хранения — 20 лет.

Климатическое исполнение

Предназначена для работы внутри и снаружи помещений (при защите от пыли и влаги) в исполнении УХЛ, с ускорением линейной нагрузки до 2000 м/с² и температурой от -60 до +100 °С.

Применение

Используется как соединитель общего назначения в электрических цепях постоянного и переменного тока (до 3 МГц) для промышленной и военной электроники, включая аппаратуру в условиях вибрации и механических нагрузок.
